Scarto di lunghezza di taglio e arresto sega
Gli acquirenti ordinano lunghezze fisse e rifiutano pezzi corti o lunghi, quindi la sega volante deve tagliare con precisione mentre la linea è in funzione. I sistemi di segatura che perdono la sincronizzazione con la velocità della linea producono tubi di lunghezza errata e un reset lento dopo ogni taglio limita la produttività.
Perché si verificano scarti di lunghezza fissa
Una sega che non segue la velocità della linea taglia mentre il tubo continua a muoversi, quindi la lunghezza varia con i cambiamenti di velocità. Un reset lento tra i tagli costringe anche la linea a fermarsi e il gioco meccanico accumula errori durante un intero turno di produzione.
La soluzione per laminatoi per tubi con sega volante ZY20
Una sega volante controllata da microcomputer segue la velocità della linea e sincronizza ogni taglio, mantenendo lunghezze fisse da 4-8 m con una precisione di ±3 mm.
Il reset rapido riporta la sega alla posizione di partenza velocemente, in modo che la linea funzioni continuamente fino a 90 m/min senza attendere la sega.
La testa Turk raddrizza il tubo e lo alimenta con precisione nella sega, migliorando ulteriormente la costanza della lunghezza di taglio.
Specifiche tecniche del laminatoio per tubi ZY20
| Parametro | Specifiche |
|---|
| Diametro esterno del tubo | φ10–26 mm |
| Spessore della parete | 0.4–1.5 mm |
| Velocità di produzione nominale | fino a 90 m/min |
| Materiale grezzo | Acciaio a basso tenore di carbonio HR / CR, acciaio zincato |
| Potenza saldatore HF | 100 kW a stato solido |
| Stazioni di formatura | 5 grezze + 3 finitura |
| Stazioni di calibrazione | 6 orizzontali + 6 verticali |
| Rulli di livellamento | Livellatore di precisione a 7 rulli |
| Lunghezza di taglio / precisione | 4–8 m, ±3 mm |
| Flusso di refrigerante | ≥10 t/h spray + vasca di tracimazione |
| Materiale albero rullo | 42CrMo bonificato e rinvenuto + temprato HF |

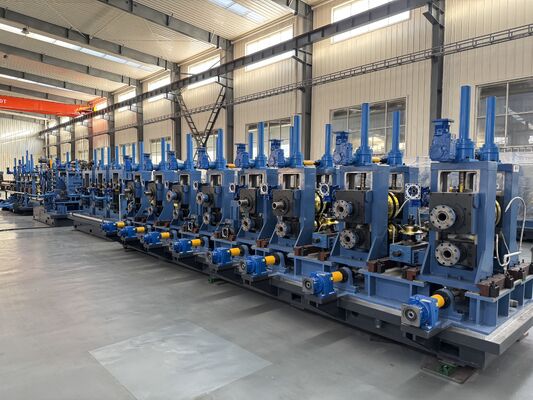

Processo di produzione continuo completo

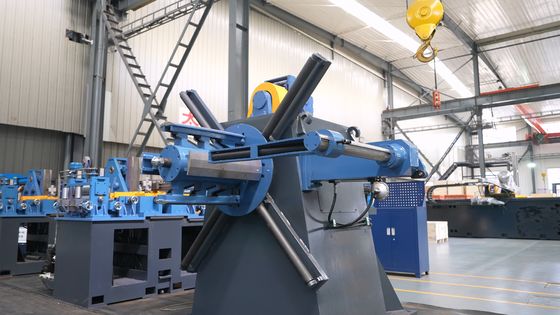

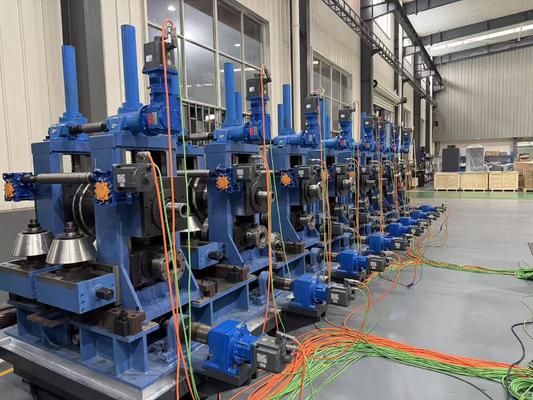

Ogni ZY20 esegue un flusso continuo dalla bobina al tubo tagliato finito. Uno svolgitore alimenta la lamiera attraverso un livellatore di precisione a 7 rulli che rimuove il difetto di curvatura della bobina, quindi la formatura a doppio raggio la sagoma in 5 stazioni grezze e 3 di finitura senza ondulazioni sui bordi. Un saldatore HF a stato solido da 100 kW fonde il giunto sotto pressione di schiacciamento con una guida dedicata per il giunto, e un'unità automatica per bave esterne rimuove immediatamente il cordone. Il raffreddamento con spray ≥10 t/h più vasca di tracimazione blocca la forma, la linea di calibrazione a 6 orizzontali + 6 verticali imposta il diametro e una testa Turk a 4 rulli raddrizza il tubo prima che la sega volante a microcomputer tagli lunghezze da 4–8 m con una precisione di ±3 mm. Le stazioni protette da sovraccarico e gli alberi temprati in 42CrMo mantengono l'intera linea stabile per lunghe corse.
Dove viene applicato il laminatoio per tubi con sega volante ZY20
Produttori di tubi che forniscono ordini a lunghezza fissa per applicazioni di arredamento, strutturali e di precisione dove è richiesta una precisione di lunghezza di ±3 mm.
Come selezionare un laminatoio per tubi con sega volante
Conferma il tuo intervallo di lunghezze (4-8 m sulla ZY20) e la precisione (±3 mm), e verifica che la sega sia controllata da microcomputer per il tracciamento della velocità della linea e il reset rapido.
Installazione, supporto e post-vendita
La ZY20 viene spedita come pacchetto chiavi in mano con disegni di layout e fondazioni in modo da poter preparare il sito prima della consegna. L'installazione e la messa in servizio in loco guidate da ingegneri portano la linea alla produzione nominale, con formazione degli operatori per consegnare un laminatoio funzionante. Una garanzia di un anno con supporto ricambi protegge l'investimento e, poiché la linea accetta bobine HR, CR e zincate, puoi adattarti ai costi dei materiali e alla domanda del mercato in evoluzione senza riattrezzare.
Domande frequenti sul laminatoio per tubi con sega volante ZY20
Quale precisione di taglio raggiunge la ZY20?
±3 mm su lunghezze fisse da 4-8 m.
Come fa la sega a rimanere precisa ad alta velocità?
Un microcomputer traccia la velocità della linea per un taglio sincronizzato con reset rapido.
La sega rallenta la linea?
No, il reset rapido mantiene la linea in funzione fino a 90 m/min.
