Controllo finale delle dimensioni e della rotondità dopo la saldatura
La saldatura non completa il tubo la sezione di dimensionamento lo fa. Senza sufficienti supporti di dimensionamento e un raddrizzatore finale, il tubo saldato lascia la linea ovale, curva o fuori diametro,e non riesce a verificare le dimensioni richieste dagli acquirenti di precisione e struttura.
Perché i tubi lasciano il mulino fuori rotolo
Un corpo saldato trasporta calore residuo e stress che lo tirano fuori dalla rotonda a meno che non sia progressivamente ridimensionato.e il tubo raggiunge la sega già off-spec.

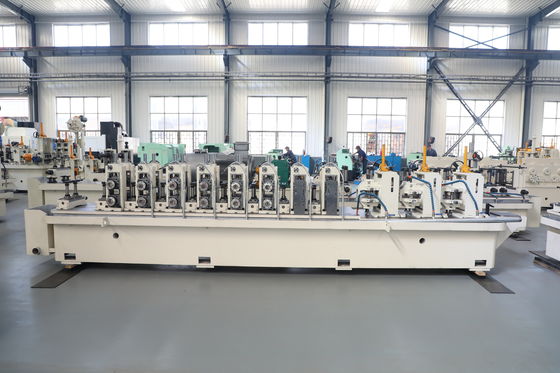

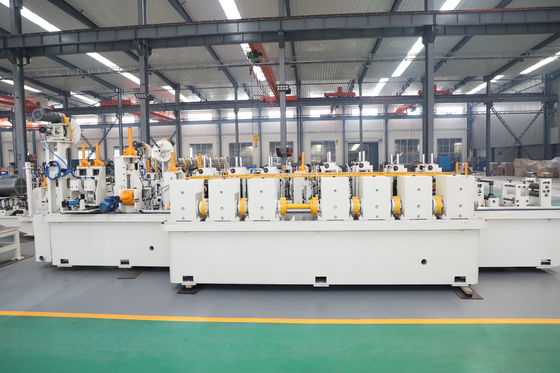

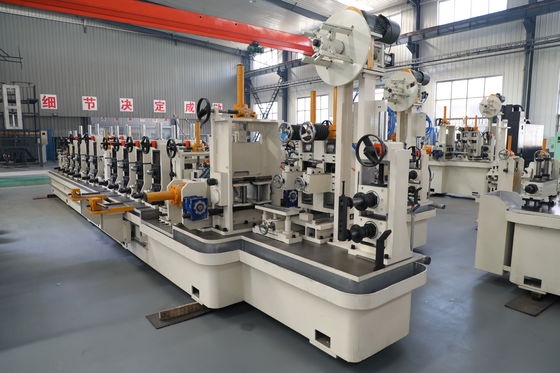

La soluzione per il mulino a tubi di dimensionamento ZY20
Una linea di misurazione a 6 orizzontali + 6 verticali controlla progressivamente il diametro finito e la rotondità dopo la saldatura.
Una testa turca a 4 rotoli con regolazione verso l'alto, sinistra-destra e rotazione raddrizza il tubo e lo guida con precisione nella sega volante.
La misurazione e il raddrizzamento combinati producono un tubo finito stabile, rotondo e retto, pronto per il taglio a una velocità massima di 90 m/min.
Specifiche tecniche del mulino per tubi ZY20
| Parametro | Specificità |
|---|
| Diametro esterno del tubo | φ10·26 mm |
| Spessore della parete | 0.4 ∙ 1,5 mm |
| Velocità di produzione nominale | fino a 90 m/min |
| Materie prime | HR / CR acciaio a basso tenore di carbonio, acciaio galvanizzato |
| Potenza della saldatrice HF | 100 kW allo stato solido |
| Formaggio di supporti | 5 grezzi + 3 finiture |
| Sistemi di misurazione | 6 orizzontali + 6 verticali |
| di larghezza inferiore o uguale a 50 mm | Livellare di precisione a 7 rulli |
| Lunghezza di taglio / precisione | 4°8 m, ±3 mm |
| Flusso di liquido di raffreddamento | ≥ 10 t/h di spruzzo + piscina di traboccaggio |
| Materiale dell'albero di rotolamento | 42CrMo smorzato e temperato + HF indurito |
Completazione del processo di produzione continua
Ogni ZY20 ha un flusso continuo dalla bobina al tubo di taglio finito.poi doppio raggio di formazione le forme in 5 grezzo e 3 finitura stand senza onda bordoUn saldatore HF a stato solido da 100 kW fusiona la cucitura sotto pressione di compressione con una guida di cucitura dedicata, e un'unità automatica di sbriciolazione esterna elimina immediatamente la perla.≥ 10 t/h di spruzzo più raffreddamento in piscina di riversamento blocca la forma, il treno di dimensionamento a 6 orizzontali + 6 verticali imposta il diametro e una testa Turk a 4 rulli raddrizza il tubo prima che il microcomputer seghe volanti taglia lunghezze di 4 ̊8m a ± 3 mm.I supporti protetti da sovraccarico e gli alberi rinforzati con 42CrMo mantengono l'intera linea stabile per lunghe percorrenze.
Dove viene applicato il mulino per tubi di dimensionamento ZY20
Tubo di precisione, strutturale e di arredamento in cui la rotondità finale e la rettitudine determinano se le parti si assemblano e finiscono correttamente.
Come scegliere un mulino per tubi
Verificare il numero di supporti di dimensionamento la ZY20 utilizza 6 supporti orizzontali + 6 verticali e confermare che è incluso un raddrizzatore Turk per la rotondità e la rettitudine prima della sega.
Installazione, assistenza e assistenza post-vendita
L'installazione e la messa in servizio guidate da ingegneri portano la linea alla potenza nominale,Una garanzia di un anno con supporto di ricambi protegge l'investimento e poiché la linea accetta HR, CR e bobina galvanizzata,si può adattare al cambiamento dei costi dei materiali e della domanda del mercato senza ri-attrezzature.
Domande frequenti sul mulino per tubi di dimensionamento ZY20
Quanti supporti per le dimensioni ha la ZY20?
6 supporti orizzontali + 6 verticali per il controllo progressivo del diametro.
Cosa fa la testa turca?
Essa raddrizza il tubo con regolazione verso l'alto, sinistra-destra e rotazione prima della sega.
Il dimensionamento migliora la rotondità?
Sì, il treno multi-stand e il raddrizzatore tengono il tubo finito rotondo e dritto.
