Costoso tempo di inattività durante il cambio di ruoli
Ogni modifica di dimensione interrompe la produzione e, per le macchine ad albero fisso, gli operatori devono smantellare i supporti adiacenti per raggiungere un set di rotoli.Il tempo di transizione è il più grande consumo di produzione.
Perché il cambio di rotoli convenzionale è lento
Le linee fisse richiedono la rimozione dei rotoli vicini per accedere al set di bersaglio, e il riallineamento del passaggio dopo ogni modifica è manuale e soggetto a errori.maggiore è la perdita di capacità durante le frequenti corse di dimensioni.

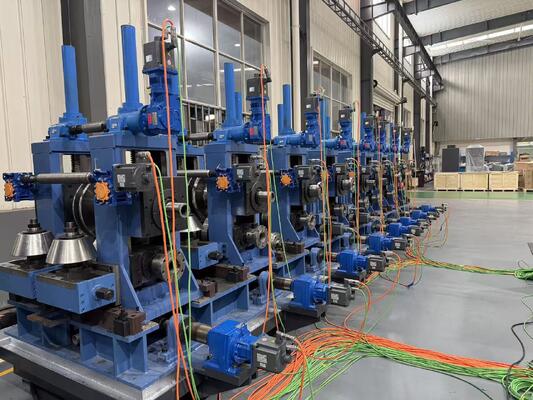

La soluzione per il mulino a tubi a cambio rapido ZY20

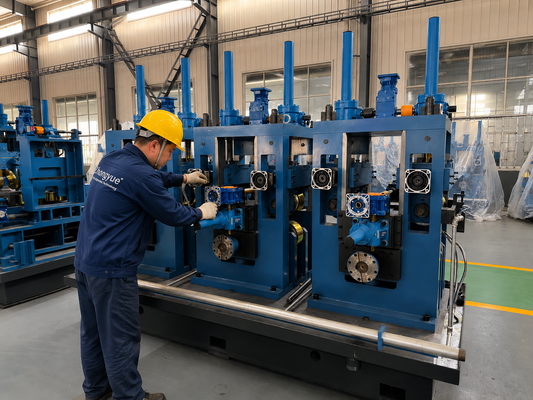

I supporti di modellazione e dimensionamento utilizzano cornici di cambio rapido a trazione laterale, in modo che gli operatori possano scorrere un supporto di rotolamento e uno nuovo senza smontare supporti adiacenti.
I gruppi di rotoli pre-allineati riducono il lavoro di riallineamento, permettendo alla linea di tornare alla velocità nominale più velocemente dopo ogni cambiamento di dimensione.
In combinazione con gli alberi rinforzati con 42CrMo, il cambio rapido riduce al minimo i tempi di manutenzione e di cambio in tutta la produzione a brevi lotti.
Specifiche tecniche del mulino per tubi ZY20
| Parametro | Specificità |
|---|
| Diametro esterno del tubo | φ10·26 mm |
| Spessore della parete | 0.4 ∙ 1,5 mm |
| Velocità di produzione nominale | fino a 90 m/min |
| Materie prime | HR / CR acciaio a basso tenore di carbonio, acciaio galvanizzato |
| Potenza della saldatrice HF | 100 kW allo stato solido |
| Formaggio di supporti | 5 grezzi + 3 finiture |
| Sistemi di misurazione | 6 orizzontali + 6 verticali |
| di larghezza inferiore o uguale a 50 mm | Livellare di precisione a 7 rulli |
| Lunghezza di taglio / precisione | 4°8 m, ±3 mm |
| Flusso di liquido di raffreddamento | ≥ 10 t/h di spruzzo + piscina di traboccaggio |
| Materiale dell'albero di rotolamento | 42CrMo smorzato e temperato + HF indurito |
Completazione del processo di produzione continua
Ogni ZY20 ha un flusso continuo dalla bobina al tubo di taglio finito.poi doppio raggio di formazione le forme in 5 grezzo e 3 finitura stand senza onda bordoUn saldatore HF a stato solido da 100 kW fusiona la cucitura sotto pressione di compressione con una guida di cucitura dedicata, e un'unità automatica di sbriciolazione esterna elimina immediatamente la perla.≥ 10 t/h di spruzzo più raffreddamento in piscina di riversamento blocca la forma, il treno di dimensionamento a 6 orizzontali + 6 verticali imposta il diametro e una testa Turk a 4 rulli raddrizza il tubo prima che il microcomputer seghe volanti taglia lunghezze di 4 ̊8m a ± 3 mm.I supporti protetti da sovraccarico e gli alberi rinforzati con 42CrMo mantengono l'intera linea stabile per lunghe percorrenze.
Dove si applica il mulino per tubi a cambio rapido ZY20
Produttori che eseguono molte dimensioni di piccolo diametro in lotti brevi che hanno bisogno di ridurre al minimo i tempi di inattività e massimizzare il tempo di attività.
Come scegliere un mulino per tubi da cambio rapido
Confirmare la frequenza di miscelazione delle dimensioni, quindi controllare il meccanismo di cambio di rotolamento ¢ quadri a trazione laterale sui supporti di formazione e dimensionamento ridurre il tempo di cambio.
Installazione, assistenza e assistenza post-vendita
L'installazione e la messa in servizio guidate da ingegneri portano la linea alla potenza nominale,Una garanzia di un anno con supporto di ricambi protegge l'investimento e poiché la linea accetta HR, CR e bobina galvanizzata,si può adattare al cambiamento dei costi dei materiali e della domanda del mercato senza ri-attrezzature.
Domande frequenti sul mulino per tubi a cambio rapido ZY20
Come funziona il cambio a rotoli laterali?
I set di rotoli scorrono lateralmente e vengono sostituiti senza smontare i supporti adiacenti.
Quali banchine cambiano velocemente?
Sia i supporti di modellazione che quelli di dimensionamento utilizzano cornici a cambio rapido a trazione laterale.
Il rapido cambiamento influisce sull'accuratezza?
Nessun gruppo di rotoli pre-allineati
