Albero durevole 0.4-1.5mm 90m/min del rotolo del tubo d'acciaio 42CrMo della macchina del laminatoio per tubi ZY20 φ10-26mm

Usura prematura dei rulli e deriva dimensionale

L'usura di rulli e alberi è il costo nascosto della produzione di tubi: con l'usura degli alberi, il passaggio si allarga e il diametro esterno, la rotondità e la qualità della saldatura si alterano fino a quando il laminatoio non deve fermarsi per la rilavorazione. I laminatoi con materiale dell'albero morbido affrontano frequenti e costose riattrezzature e una produzione incoerente.

Perché gli alberi dei rulli si usurano rapidamente

L'acciaio ordinario degli alberi si deforma e si usura sotto la pressione e il calore continui della laminazione, specialmente sui supporti di formatura e calibrazione ad alto carico. Una volta che il profilo del passaggio si sposta, ogni tubo esce dalla tolleranza e i frequenti cambi di rullo aumentano i tempi di fermo e i costi di attrezzaggio.

La soluzione ZY20 Durable Tube Mill

I supporti di formatura e calibrazione utilizzano materiale per alberi di rullo 42CrMo, temprato, rinvenuto e indurito ad alta frequenza, per un'elevata resistenza all'usura e un profilo di passaggio stabile.

I supporti orizzontali protetti da sovraccarico proteggono rulli e trasmissione in caso di carico anomalo, riducendo il rischio di danni all'albero e ai rulli.

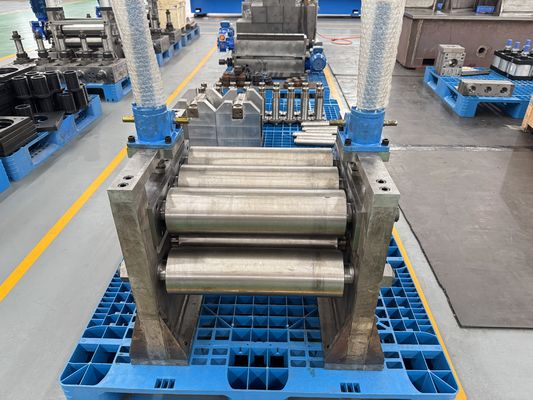

I telai a cambio rapido a trascinamento laterale semplificano la sostituzione dei rulli quando è eventualmente necessaria, riducendo i tempi di fermo per la manutenzione.

Specifiche tecniche del laminatoio per tubi ZY20

Processo di produzione continuo completo

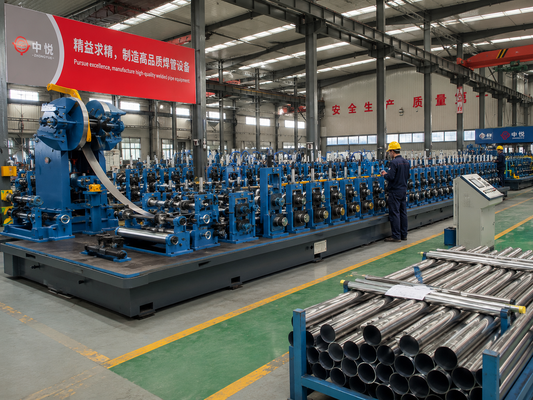

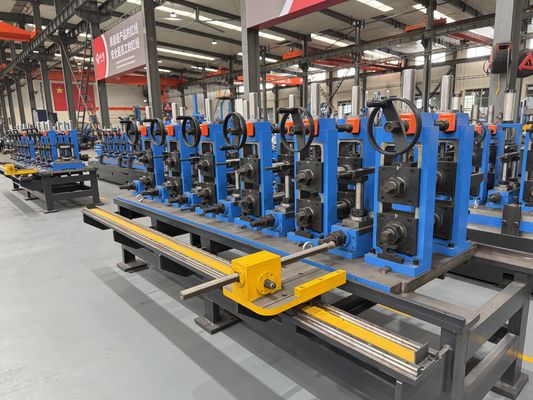

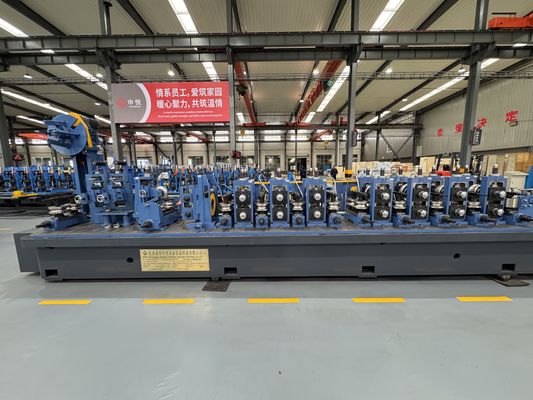

Ogni ZY20 esegue un flusso continuo dalla bobina al tubo tagliato finito. Uno svolgitore alimenta la lamiera attraverso un livellatore di precisione a 7 rulli che rimuove il coil-set, quindi la formatura a doppio raggio la sagoma in 5 supporti grezzi e 3 di finitura senza onde sul bordo. Un saldatore HF a stato solido da 100 kW fonde il giunto sotto pressione di spremitura con una guida del giunto dedicata, e un'unità automatica per bave esterne rimuove il cordone immediatamente. Il raffreddamento a spruzzo di ≥10 t/h più vasca di tracimazione blocca la forma, la linea di calibrazione a 6 orizzontali + 6 verticali imposta il diametro, e una testa Turk a 4 rulli raddrizza il tubo prima che la sega volante a microprocessore tagli lunghezze di 4–8 m con una precisione di ±3 mm. I supporti protetti da sovraccarico e gli alberi induriti 42CrMo mantengono stabile l'intera linea per lunghe corse.

Dove viene applicato il laminatoio per tubi ZY20 Durable

Produzione continua di tubi ad alto volume in cui la durata dell'albero del rullo e la stabilità dimensionale determinano direttamente la qualità della produzione e i costi operativi.

Come selezionare un laminatoio per tubi durevole

Chiedere il materiale dell'albero del rullo e il trattamento termico: lo ZY20 utilizza 42CrMo con tempra e indurimento ad alta frequenza. Controllare la protezione da sovraccarico e il design a cambio rapido per ridurre al minimo la manutenzione.

Installazione, supporto e post-vendita

Lo ZY20 viene spedito come pacchetto chiavi in mano con disegni di layout e fondazioni, in modo da poter preparare il sito prima della consegna. L'installazione e la messa in servizio in loco guidate da ingegneri portano la linea alla produzione nominale, con formazione degli operatori per consegnare un laminatoio funzionante. Una garanzia di un anno con supporto ricambi protegge l'investimento e, poiché la linea accetta bobine laminate a caldo, a freddo e zincate, è possibile adattarsi ai costi dei materiali e alla domanda del mercato in evoluzione senza riattrezzature.

Domande frequenti sul laminatoio per tubi ZY20 Durable

Di che materiale sono gli alberi dei rulli?

42CrMo, temprato, rinvenuto e indurito ad alta frequenza per resistenza all'usura.

Come sono protetti i rulli dal sovraccarico?

I supporti di formatura orizzontali sono dotati di protezione da sovraccarico per proteggere rulli e trasmissione.

Come vengono sostituiti i rulli?

I telai a cambio rapido a trascinamento laterale consentono agli operatori di sostituire i rulli senza smontare i supporti adiacenti.
