Onda del bordo e instabilità durante la formatura del tubo
Ogni difetto del tubo inizia nella sezione di formatura. L'onda del bordo, il svergolamento della lamiera e la piegatura non uniforme forzano la lamiera nella saldatura fuori centro, producendo tubi ovali, ondulati o spaccati. I laminatoi che non riescono a fornire lamiera piatta e stabile sprecano materiale ad ogni cambio di bobina.
Perché la formatura produce onda del bordo
La lamiera che entra nella sezione di formatura con svergolamento o curvatura si piega in modo non uniforme e un passaggio a raggio singolo concentra la deformazione sul bordo. Senza una sagomatura progressiva attraverso i supporti grezzi e di finitura, il bordo si imbarca prima della saldatura e la cucitura arriva disallineata.

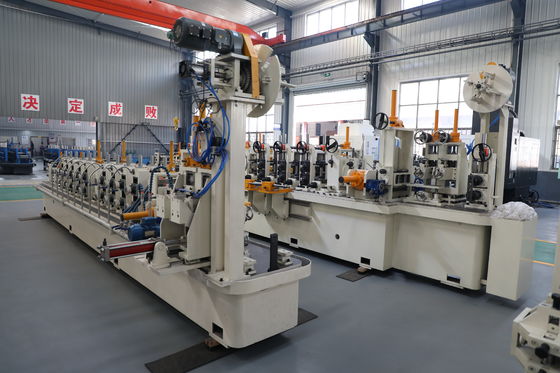

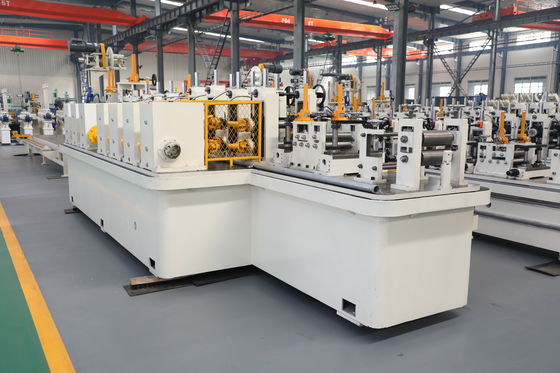

La soluzione per laminatoi per tubi ZY20 a rullatura
Un raddrizzatrice di precisione a 7 rulli rimuove lo svergolamento e alimenta la lamiera piatta, creando un inizio stabile per ogni passaggio.
Il design del passaggio a doppio raggio su una base di rulli orizzontali inferiori sagoma la lamiera delicatamente, mentre 5 supporti grezzi più 3 supporti di finitura completano il tondo progressivamente senza onda del bordo.
I supporti orizzontali protetti da sovraccarico e gli alberi temprati 42CrMo mantengono il passaggio stabile, in modo che la lamiera raggiunga la saldatura centrata e pronta per la fusione completa.
Specifiche tecniche del laminatoio per tubi ZY20
| Parametro | Specifiche |
|---|
| Diametro esterno del tubo | φ10–26 mm |
| Spessore della parete | 0,4–1,5 mm |
| Velocità di produzione nominale | fino a 90 m/min |
| Materiale grezzo | Acciaio a basso tenore di carbonio HR / CR, acciaio zincato |
| Potenza saldatore HF | 100 kW a stato solido |
| Supporti di formatura | 5 grezzi + 3 finitura |
| Supporti di calibrazione | 6 orizzontali + 6 verticali |
| Rulli di livellamento | Raddrizzatrice di precisione a 7 rulli |
| Lunghezza di taglio / precisione | 4–8 m, ±3 mm |
| Flusso di refrigerante | ≥10 t/h spray + vasca di tracimazione |
| Materiale albero rullo | 42CrMo bonificato e rinvenuto + temprato HF |

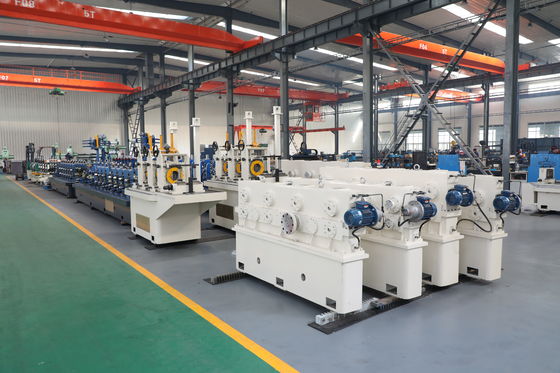

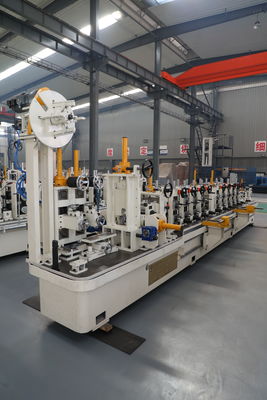

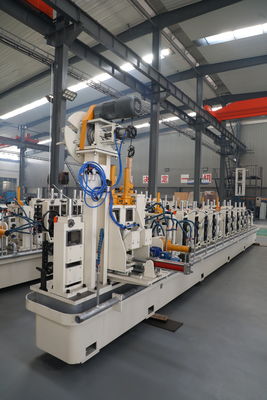

Processo di produzione continuo completo
Ogni ZY20 funziona con un flusso continuo dalla bobina al tubo tagliato finito. Uno svolgitore alimenta la lamiera attraverso una raddrizzatrice di precisione a 7 rulli che rimuove lo svergolamento, quindi la formatura a doppio raggio la sagoma in 5 supporti grezzi e 3 di finitura senza onda del bordo. Un saldatore HF a stato solido da 100 kW fonde la cucitura sotto pressione di spremitura con una guida dedicata per la cucitura, e un'unità automatica per bave esterne rimuove immediatamente il cordone. Il raffreddamento a spray ≥10 t/h più vasca di tracimazione blocca la forma, la linea di calibrazione 6 orizzontale + 6 verticale imposta il diametro, e una testa Turk a 4 rulli raddrizza il tubo prima che la sega volante a microcomputer tagli lunghezze di 4–8 m con una precisione di ±3 mm. I supporti protetti da sovraccarico e gli alberi temprati 42CrMo mantengono l'intera linea stabile su lunghe corse.
Dove viene applicato il laminatoio per tubi a rullatura ZY20
Tubi di precisione, per mobili e strutturali dove la formatura stabile e l'ingresso piatto della lamiera determinano la qualità della saldatura e la rotondità finale.
Come selezionare un laminatoio per tubi a rullatura
Controllare prima il numero di rulli della raddrizzatrice e il design del passaggio: lo ZY20 utilizza una raddrizzatura a 7 rulli e una formatura a doppio raggio. Abbinare OD e spessore a φ10-26 mm / 0,4-1,5 mm e confermare la configurazione dei supporti per il proprio profilo.
Installazione, supporto e post-vendita
Lo ZY20 viene spedito come pacchetto chiavi in mano con disegni di layout e fondazioni in modo da poter preparare il sito prima della consegna. L'installazione e la messa in servizio in loco guidate da ingegneri portano la linea alla produzione nominale, con formazione dell'operatore per consegnare un laminatoio funzionante. Una garanzia di un anno con supporto ricambi protegge l'investimento, e poiché la linea accetta bobine HR, CR e zincate, è possibile adattarsi ai costi dei materiali e alla domanda del mercato in evoluzione senza riattrezzare.
Domande frequenti sui laminatoi per tubi a rullatura ZY20
Come fa lo ZY20 a prevenire l'onda del bordo?
Una raddrizzatrice a 7 rulli più un passaggio a doppio raggio e una formatura a 5+3 supporti sagomano la lamiera progressivamente.
Qual è il layout dei supporti di formatura?
5 supporti grezzi + 3 supporti di finitura completano il tondo in fasi controllate.
Perché passaggi a doppio raggio?
Distribuiscono la piegatura su tutta la lamiera invece di concentrarla sul bordo.
