Fusione di saldatura incoerente da saldatrici obsolete
Un tubo è forte quanto la sua saldatura, e la fusione incoerente da saldatrici di tipo a tubo o usurate lascia giunzioni deboli che si spaccano durante la piegatura o perdono durante l'uso. Le fabbriche che inseguono una qualità di saldatura stabile su tubi a parete sottile di diametro da 10 a 26 mm necessitano di un apporto di calore ripetibile e controllabile.
Perché la fusione di saldatura diventa incoerente
Le saldatrici più vecchie o sottodimensionate faticano a mantenere l'apporto di calore al variare della velocità di linea e dello spessore della parete, quindi la giunzione si fonde eccessivamente o insufficientemente. Senza una guida positiva della giunzione, i bordi si spostano fuori centro e una pressione di schiacciamento incoerente lascia vuoti o bave eccessive nella saldatura.
La soluzione ZY20 per laminatoi per tubi a saldatura HF
Una saldatrice HF a stato solido da 100 kW fornisce un calore stabile e regolabile sull'intera gamma di diametro da 10 a 26 mm / spessore da 0,4 a 1,5 mm, mantenendo una fusione costante fino a 90 m/min.
La guida dedicata della giunzione blocca i bordi prima che i rulli di schiacciamento completino la fusione, e la pressione di schiacciamento regolabile si adatta allo spessore della parete per una saldatura pulita e resistente.
La rimozione automatica delle bave esterne rimuove quindi il cordone, in modo che il tubo saldato entri pulitamente nella calibrazione senza difetti superficiali.
Specifiche tecniche del laminatoio per tubi ZY20
| Parametro | Specifiche |
|---|
| Diametro esterno del tubo | φ10–26 mm |
| Spessore della parete | 0,4–1,5 mm |
| Velocità di produzione nominale | fino a 90 m/min |
| Materiale grezzo | Acciaio a basso tenore di carbonio laminato a caldo / laminato a freddo, acciaio zincato |
| Potenza saldatrice HF | Stato solido da 100 kW |
| Stazioni di formatura | 5 grezze + 3 di finitura |
| Stazioni di calibrazione | 6 orizzontali + 6 verticali |
| Rulli di livellamento | Livellatore di precisione a 7 rulli |
| Lunghezza di taglio / precisione | 4–8 m, ±3 mm |
| Flusso di refrigerante | ≥10 t/h spray + vasca di tracimazione |
| Materiale albero rullo | 42CrMo temprato e rinvenuto + indurito HF |
Processo di produzione continuo completo

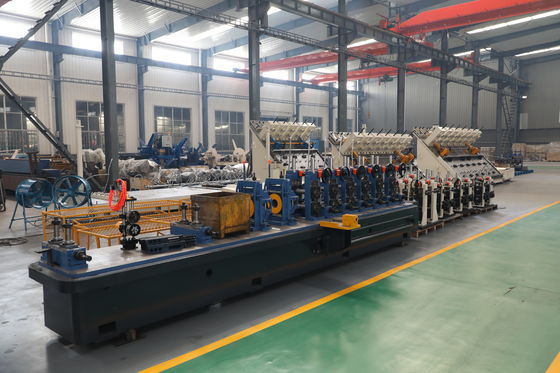

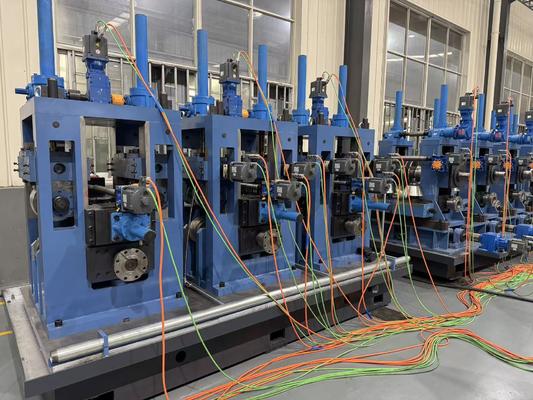

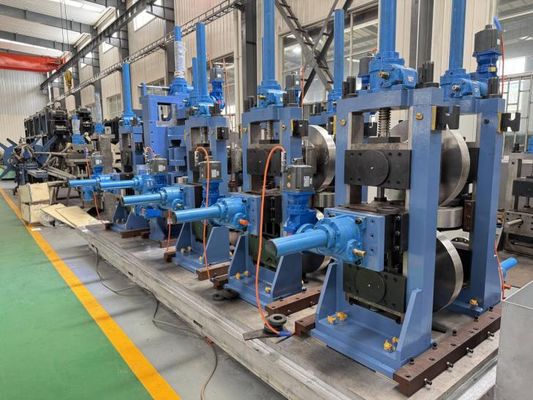

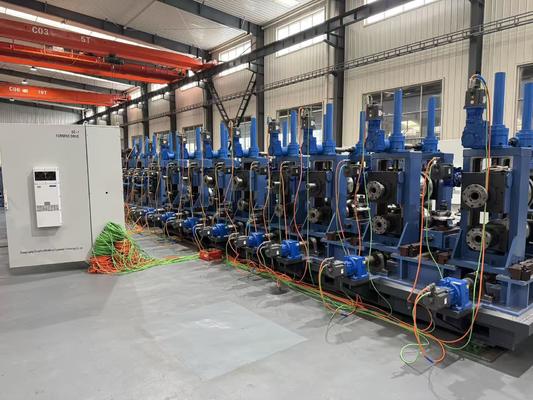

Ogni ZY20 esegue un flusso continuo dalla bobina al tubo tagliato finito. Uno svolgitore alimenta la lamiera attraverso un livellatore di precisione a 7 rulli che rimuove il coil-set, quindi la formatura a doppio raggio la sagoma in 5 stazioni grezze e 3 di finitura senza onde sui bordi. Una saldatrice HF a stato solido da 100 kW fonde la giunzione sotto pressione di schiacciamento con una guida dedicata della giunzione, e un'unità automatica per la rimozione delle bave esterne rimuove immediatamente il cordone. Il raffreddamento con spray ≥10 t/h più vasca di tracimazione blocca la forma, la linea di calibrazione a 6 orizzontali + 6 verticali imposta il diametro, e un testa Turk a 4 rulli raddrizza il tubo prima che la sega volante a microcomputer tagli lunghezze di 4–8 m con una precisione di ±3 mm. Le stazioni protette da sovraccarico e gli alberi induriti 42CrMo mantengono l'intera linea stabile per lunghe corse.
Dove viene applicato il laminatoio per tubi a saldatura HF ZY20
Tubi in acciaio saldato per applicazioni di arredamento, strutturali, di precisione e zincate, dove una saldatura HF forte e ripetibile è il fattore critico di qualità.
Come selezionare un laminatoio per tubi a saldatura HF
Conferma la tua gamma di spessori e velocità, quindi verifica che la potenza della saldatrice (stato solido da 100 kW sulla ZY20) copra il tuo mix di materiali. Controlla la guida della giunzione e il controllo dello schiacciamento per una fusione ripetibile e conferma la capacità di raffreddamento dopo la saldatura.
Installazione, supporto e post-vendita
Lo ZY20 viene spedito come pacchetto chiavi in mano con disegni di layout e fondazioni, in modo da poter preparare il sito prima della consegna. L'installazione e la messa in servizio in loco guidate da ingegneri portano la linea alla produzione nominale, con formazione dell'operatore per consegnare un laminatoio funzionante. Una garanzia di un anno con supporto ricambi protegge l'investimento e, poiché la linea accetta bobine HR, CR e zincate, puoi adattarti ai costi dei materiali e alla domanda del mercato in evoluzione senza riattrezzare.
Domande frequenti sul laminatoio per tubi a saldatura HF ZY20
Perché a stato solido invece di saldatura a tubo?
L'uscita a stato solido è stabile e regolabile, garantendo una fusione ripetibile sull'intera gamma di spessori.
Come viene mantenuta centrata la giunzione?
Una guida dedicata della giunzione posiziona i bordi prima della saldatura a schiacciamento.
Qual è la potenza della saldatrice?
Stato solido da 100 kW, dimensionato per diametro da 10-26 mm e spessore da 0,4-1,5 mm a 90 m/min.
