Colli di bottiglia di produzione nelle linee di tubi di piccolo diametro
I tubi di piccolo diametro hanno margini sottili, quindi il profitto dipende dalla produttività. I laminatoi che devono rallentare per mantenere la qualità della saldatura o la rotondità perdono denaro, e qualsiasi linea che non riesce a sostenere la velocità nominale senza difetti non rispetta le finestre di consegna.
Perché le linee di piccolo diametro rallentano
A velocità più elevate la saldatura ha meno tempo per fondersi, il giunto si sposta più facilmente e il calore si accumula più velocemente di quanto il raffreddamento possa rimuoverlo. Un giunto non guidato, alberi dei rulli deboli e un raffreddamento insufficiente costringono gli operatori a ridurre la velocità per mantenere la qualità, limitando la produzione giornaliera.

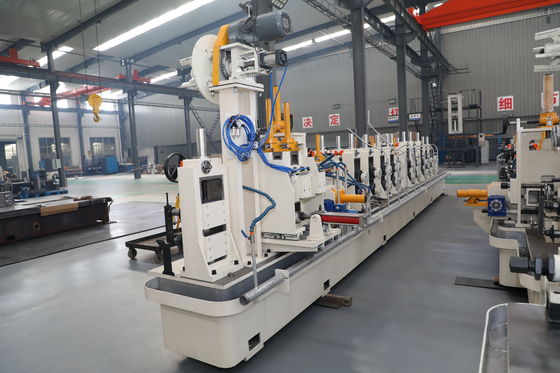

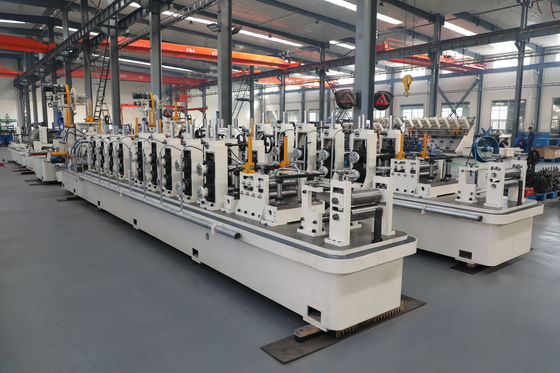

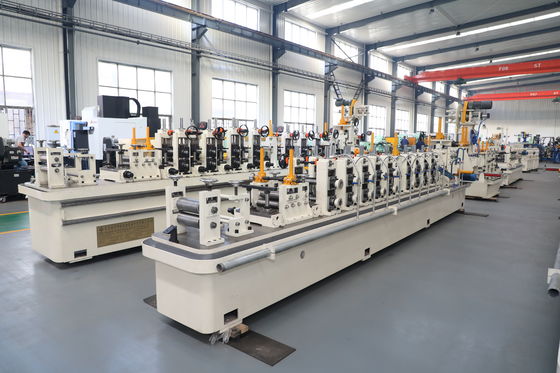

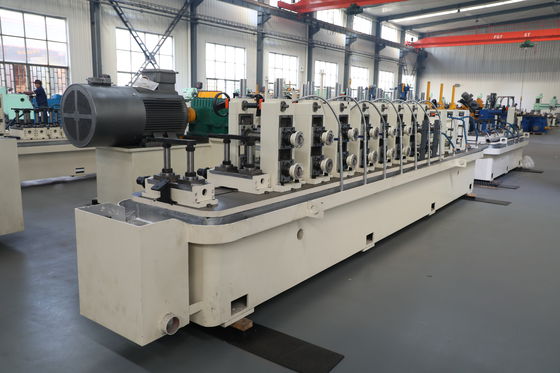

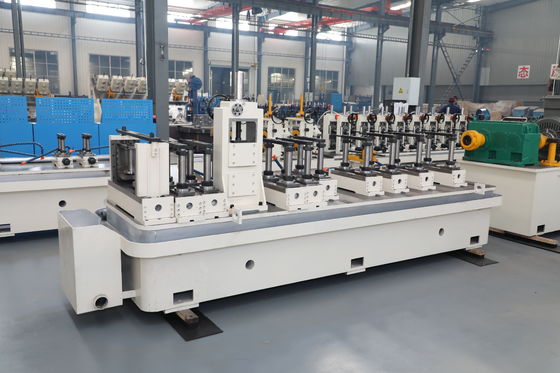

La soluzione per laminatoi per tubi ad alta velocità ZY20
Una saldatrice HF a stato solido da 100 kW con guida del giunto dedicata e saldatura a pressione mantiene la fusione completa a velocità fino a 90 m/min, quindi la velocità non compromette la qualità della saldatura.
Il raffreddamento a spruzzo più piscina di tracimazione ≥10 t/h rimuove il calore abbastanza velocemente da mantenere il corpo rotondo, mentre un livellatore a 7 rulli e un passaggio a doppio raggio alimentano la lamiera piatta ad alta velocità.
Gli alberi dei rulli temprati in 42CrMo e i supporti protetti da sovraccarico consentono alla linea di funzionare continuamente, con la sega volante a microprocessore che traccia la velocità della linea per un taglio sincronizzato.
Specifiche tecniche del laminatoio per tubi ZY20
| Parametro | Specifiche |
|---|
| Diametro esterno del tubo | φ10–26 mm |
| Spessore della parete | 0,4–1,5 mm |
| Velocità di produzione nominale | fino a 90 m/min |
| Materia prima | Acciaio a basso tenore di carbonio HR/CR, acciaio zincato |
| Potenza saldatrice HF | Stato solido da 100 kW |
| Supporti di formatura | 5 grezzi + 3 finitura |
| Supporti di calibrazione | 6 orizzontali + 6 verticali |
| Rulli di livellamento | Livellatore di precisione a 7 rulli |
| Lunghezza di taglio / precisione | 4–8 m, ±3 mm |
| Flusso di refrigerante | Spruzzo + vasca di tracimazione ≥10 t/h |
| Materiale albero rullo | 42CrMo bonificato e rinvenuto + temprato HF |
Processo di produzione continuo completo
Ogni ZY20 funziona con un flusso continuo dalla bobina al tubo tagliato finito. Uno svolgitore alimenta la lamiera attraverso un livellatore di precisione a 7 rulli che rimuove il difetto di bobina, quindi la formatura a doppio raggio la sagoma in 5 supporti grezzi e 3 di finitura senza onde sui bordi. Una saldatrice HF a stato solido da 100 kW fonde il giunto sotto pressione di serraggio con una guida del giunto dedicata, e un'unità automatica di sbavatura esterna rimuove il cordone immediatamente. Il raffreddamento a spruzzo più vasca di tracimazione ≥10 t/h blocca la forma, il treno di calibrazione a 6 orizzontali + 6 verticali imposta il diametro, e un testa Turk a 4 rulli raddrizza il tubo prima che la sega volante a microprocessore tagli lunghezze di 4–8 m con una precisione di ±3 mm. I supporti protetti da sovraccarico e gli alberi temprati in 42CrMo mantengono l'intera linea stabile su lunghe corse.
Dove viene applicato il laminatoio per tubi ad alta velocità ZY20
Produttori di tubi per mobili, strutturali e di precisione ad alto volume che necessitano della massima produzione giornaliera da una linea di piccolo diametro φ10-26 mm.
Come selezionare un laminatoio per tubi ad alta velocità
Abbina i metri al minuto richiesti alla valutazione ZY20 fino a 90 m/min, conferma la potenza della saldatrice e la velocità di raffreddamento per quella velocità, e dimensiona il tuo accumulatore e svolgitore per un funzionamento continuo.
Installazione, supporto e post-vendita
Lo ZY20 viene spedito come pacchetto chiavi in mano con disegni di layout e fondazioni in modo da poter preparare il sito prima della consegna. L'installazione e la messa in servizio in loco guidate da ingegneri portano la linea alla produzione nominale, con formazione dell'operatore per consegnare un laminatoio funzionante. Una garanzia di un anno con supporto ricambi protegge l'investimento, e poiché la linea accetta bobine HR, CR e zincate, è possibile adattarsi ai costi dei materiali e alla domanda del mercato in evoluzione senza riattrezzare.
Domande frequenti sul laminatoio per tubi ad alta velocità ZY20
Lo ZY20 può mantenere la qualità della saldatura a 90 m/min?
Sì, la saldatura HF a stato solido con guida del giunto mantiene la fusione completa alla velocità nominale.
Cosa limita la velocità della linea?
Tempo di fusione della saldatura e capacità di raffreddamento, entrambi dimensionati per 90 m/min sullo ZY20.
La sega volante è sincronizzata alla velocità?
La sega volante a microprocessore traccia la velocità della linea per un taglio sincronizzato accurato.
