Difetti di piegatura e saldatura su tubi a parete sottile
Il tubo a parete sottile da 0,4 mm è leggero ed economico, ma si piega e si rugge nel momento in cui la forza di formazione è irregolare e la saldatura brucia facilmente o non riesce a fondersi.I mulini che non riescono a controllare questi difetti producono rottami invece dei tubi a calibro leggero che i clienti richiedono ora.
Perché i tubi a parete sottile si abbracciano durante la formazione
Una striscia da 0,4-1,5 mm non presenta quasi alcuna rigidità, quindi qualsiasi errore di livellamento o passaggio a raggio singolo concentra la piegatura al bordo e innesca onde.Una cucitura di saldatura non guidata deriva e brucia ad alta velocità, mentre il raffreddamento irregolare aggiunge una tensione residua che distorce il corpo luminoso.

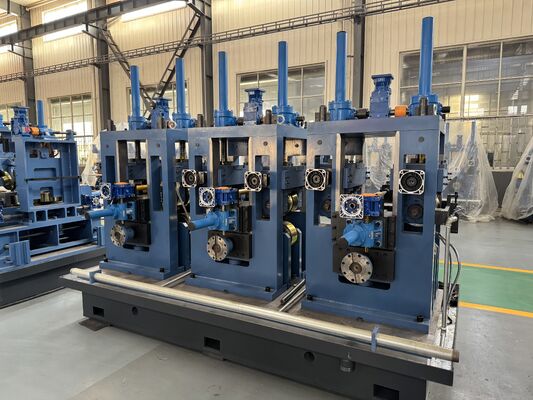

La soluzione ZY20 per il mulino a tubi a parete sottile
Un livellatore di precisione a 7 rulli alimenta la striscia piatta e la formazione a doppio raggio con 5 supporti grezzi più 3 supporti di finitura la modella delicatamente per evitare la flessione dei bordi.
La guida dedicata della cucitura con saldatura a compressione completa la fusione senza bruciare, e la pressione di compressione regolabile protegge la parete sottile.
≥ 10 t/h di spruzzo e raffreddamento in vasca di riversamento rimuovono rapidamente il calore per mantenere la forma, prima che la dimensionatura 6+6 e la raddrizzatura della testa Turk forniscano un tubo stabile a parete sottile fino a 90 m/min.
Specifiche tecniche del mulino per tubi ZY20
| Parametro | Specificità |
|---|
| Diametro esterno del tubo | φ10·26 mm |
| Spessore della parete | 0.4 ∙ 1,5 mm |
| Velocità di produzione nominale | fino a 90 m/min |
| Materie prime | HR / CR acciaio a basso tenore di carbonio, acciaio galvanizzato |
| Potenza della saldatrice HF | 100 kW allo stato solido |
| Formaggio di supporti | 5 grezzi + 3 finiture |
| Sistemi di misurazione | 6 orizzontali + 6 verticali |
| di larghezza inferiore o uguale a 50 mm | Livellare di precisione a 7 rulli |
| Lunghezza di taglio / precisione | 4°8 m, ±3 mm |
| Flusso di liquido di raffreddamento | ≥ 10 t/h di spruzzo + piscina di traboccaggio |
| Materiale dell'albero di rotolamento | 42CrMo smorzato e temperato + HF indurito |
Completazione del processo di produzione continua

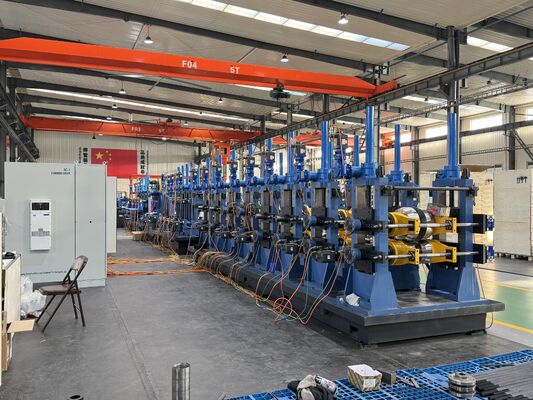

Ogni ZY20 ha un flusso continuo dalla bobina al tubo di taglio finito.poi doppio raggio di formazione le forme in 5 grezzo e 3 finitura stand senza onda bordoUn saldatore HF a stato solido da 100 kW fusiona la cucitura sotto pressione di compressione con una guida di cucitura dedicata, e un'unità automatica di sbriciolazione esterna elimina immediatamente la perla.≥ 10 t/h di spruzzo più raffreddamento in piscina di riversamento blocca la forma, il treno di dimensionamento a 6 orizzontali + 6 verticali imposta il diametro e una testa Turk a 4 rulli raddrizza il tubo prima che il microcomputer seghe volanti taglia lunghezze di 4 ̊8m a ± 3 mm.I supporti protetti da sovraccarico e gli alberi rinforzati con 42CrMo mantengono l'intera linea stabile per lunghe percorrenze.
Dove si applica il mulino per tubi a parete sottile ZY20
Mobili e tubi strutturali leggeri, condotti meccanici a parete sottile e cornici leggere dove la parete da 0,4-1,5 mm consente di risparmiare materiale e peso.
Come scegliere un mulino per tubi a parete sottile
Confirmate prima la vostra parete minima, le maniglie ZY20 sono da 0,4-1,5 mm, corrispondete l'OD a φ10-26 mm, verificate la potenza del saldatore e la velocità di raffreddamento,e controllare il livellatore e pass design sono costruiti per indicatore di luce.
Installazione, assistenza e assistenza post-vendita
L'installazione e la messa in servizio guidate da ingegneri portano la linea alla potenza nominale,Una garanzia di un anno con supporto di ricambi protegge l'investimento e poiché la linea accetta HR, CR e bobina galvanizzata,si può adattare al cambiamento dei costi dei materiali e della domanda del mercato senza ri-attrezzature.
Domande frequenti sul mulino per tubi a parete sottile ZY20
Qual e' la parete piu' sottile che la ZY20 salda?
0.4 mm, grazie a una formazione delicata a doppio raggio e alla saldatura a compressione controllata.
Come si previene il burn-through?
Guida positiva della cucitura e pressione di compressione regolabile mantengono basso l'apporto di calore e la fusione completa.
Il muro sottile limita la velocità?
La linea raggiunge ancora fino a 90 m/min con un adeguato raffreddamento.
