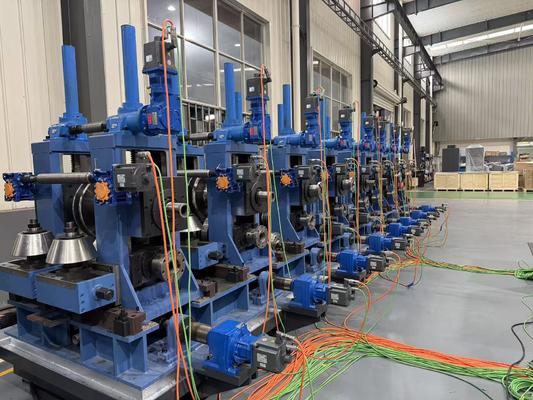

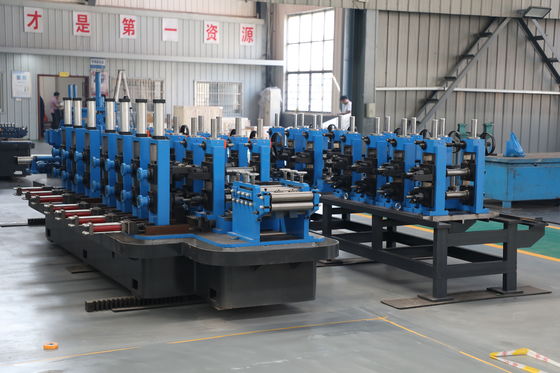

Linea di tolleranza stretta del tubo d'acciaio del diametro piccolo di φ10-26mm della macchina del laminatoio per tubi di precisione ZY20 0.4-1.5mm

Richieste di stretta tolleranza nella produzione di tubi di precisione

Gli utilizzatori di tubi di precisione in meccanica e mobili richiedono OD, parete e rotondità tenute a bande strette, e respingono le parti nel momento in cui un mulino deriva.piccolo diametro φ10-26mm tubo è particolarmente imperdonabile perché un piccolo errore di passaggio o saldatura spostamento appare come una grande percentuale del diametro.

Perché i tubi di piccole dimensioni perdono precisione

I passaggi convenzionali a raggio singolo concentrano la piegatura al bordo e producono ondulazione, mentre una cucitura non positivamente guidata si salda fuori centro e sposta l'OD.Fabbricazione di macchine per il raffreddamento, quindi la linea scende fuori tolleranza in pochi giorni.

La soluzione per il mulino a tubi di precisione ZY20

Il design a doppio raggio con finitura grezza a 5 punti e finitura a 3 punti forma la striscia progressivamente per eliminare l'onda di bordo prima della saldatura.

Gli alberi di rotolamento 42CrMo, smorzati, temperati e induriti ad alta frequenza, mantengono stabile il profilo di passaggio, mentre la guida della cucitura dedicata centra la saldatura per un'OD accurata.

Un treno di dimensionamento a 6 orizzontale + 6 verticale più una testa Turk a 4 rulli tagliano il corpo fino a ridurlo in forma rotonda, e la sega volante del microcomputer taglia 4-8m a ±3mm.

Specifiche tecniche del mulino per tubi ZY20

Completazione del processo di produzione continua

Ogni ZY20 ha un flusso continuo dalla bobina al tubo di taglio finito.poi doppio raggio di formazione le forme in 5 grezzo e 3 finitura stand senza onda bordoUn saldatore HF a stato solido da 100 kW fusiona la cucitura sotto pressione di compressione con una guida di cucitura dedicata, e un'unità automatica di sbriciolazione esterna elimina immediatamente la perla.≥ 10 t/h di spruzzo più raffreddamento in piscina di riversamento blocca la forma, il treno di dimensionamento a 6 orizzontali + 6 verticali imposta il diametro e una testa Turk a 4 rulli raddrizza il tubo prima che il microcomputer seghe volanti taglia lunghezze di 4 ̊8m a ± 3 mm.I supporti protetti da sovraccarico e gli alberi rinforzati con 42CrMo mantengono l'intera linea stabile per lunghe percorrenze.

Dove viene applicato il mulino per tubi di precisione ZY20

Tubi meccanici di precisione, parti di calibro luminoso per autoveicoli, mobili e sezioni strutturali in cui OD, parete e rotondità devono rimanere entro fasce strette.

Come scegliere un mulino per tubi di precisione

Indica prima i tuoi obiettivi di OD, parete e rotondità, poi corrisponde alla finestra φ10-26mm / 0,4-1,5mm.e rivedere i disegni di fondazione per dimensionare la linea per i vostri requisiti di tolleranza.

Installazione, assistenza e assistenza post-vendita

L'installazione e la messa in servizio guidate da ingegneri portano la linea alla potenza nominale,Una garanzia di un anno con supporto di ricambi protegge l'investimento e poiché la linea accetta HR, CR e bobina galvanizzata,si può adattare al cambiamento dei costi dei materiali e della domanda del mercato senza ri-attrezzature.

Domande frequenti sul mulino a tubi di precisione ZY20

Quanto può reggere la ZY20?

Il treno 6+6 e la testa Turk mantengono il corpo rotondo e stabile alla velocità nominale.

Come viene mantenuta l'accuratezza dell'OD nel tempo?

Gli alberi di rotolamento rinforzati in 42CrMo resistono all'usura, in modo che il profilo di passaggio rimanga fedele durante le lunghe campagne.

Quale precisione di taglio offre la sega volante?

lunghezze da 4 a 8 m tagliate a ± 3 mm con una sega volante controllata da un microcomputer.
