Instabilità dimensionale nel tubo strutturale leggero
I tubi strutturali per cornici, scaffalature e costruzioni leggere devono mantenere la rettitudine e la rotondità in modo che le giunzioni si assemblino quadrate.sottilizzazione della parete e dell'arco alla saldatura, il che aumenta il lavoro di montaggio e indebolisce il telaio finito sotto carico.
Perché i tubi leggeri si disformano
La formazione a raggio singolo supera il bordo della striscia e induce ondulazioni, mentre una cucitura non guidata produce fusione di saldatura irregolare e assottigliamento della parete.Il calore residuo che non viene rimosso abbastanza velocemente lascia il corpo fuori rotonda e curvo, e gli alberi di rotolamento usurati consentono al profilo di passaggio di spostarsi nel tempo.

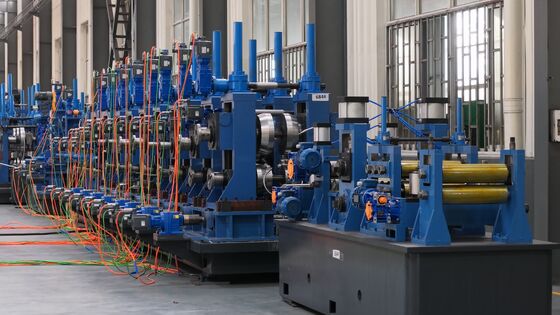

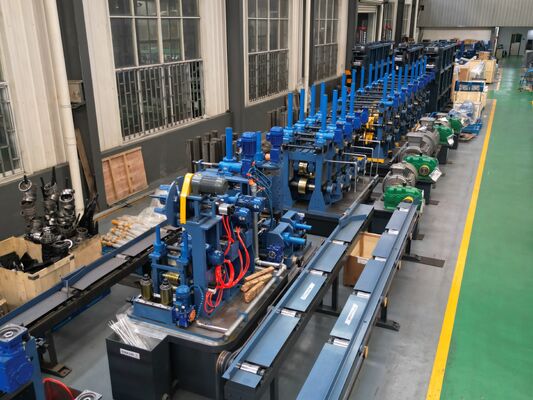

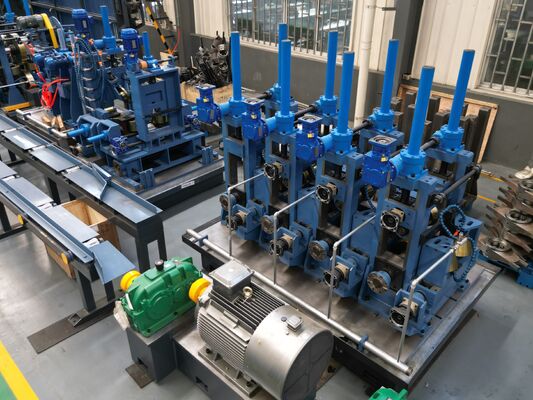

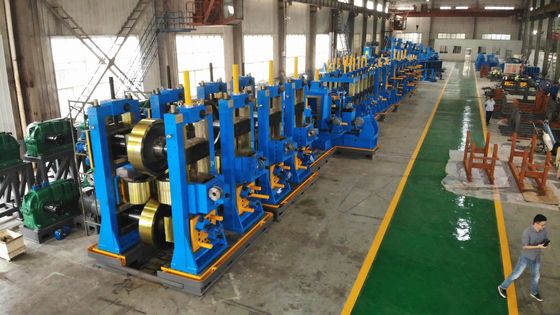

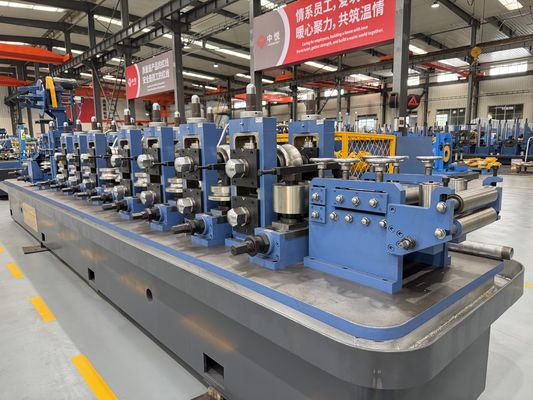

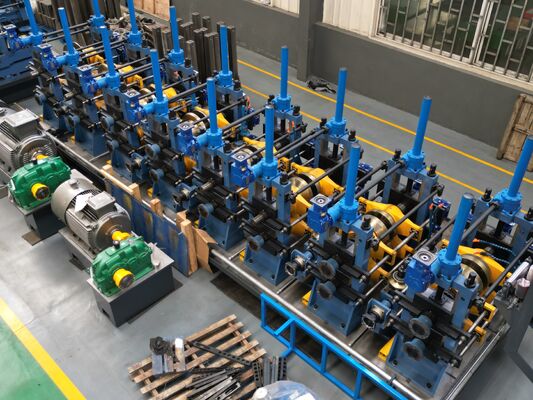

La soluzione per il mulino a tubi strutturati ZY20
Un livellatore a 7 rotoli e un passaggio a doppio raggio con 5 supporti grezzi più 3 supporti formano la striscia in modo uniforme, in modo che la saldatura entri nella guida della cucitura piatta e centrata.
La guida dedicata della cucitura con saldatura a compressione dà una fusione completa senza assottigliamento della parete e una rotondità di ≥ 10 t/h di spruzzo più serrature di raffreddamento di pozzo di riversamento prima del treno di dimensionamento 6+6.
Una testa Turk a 4 rulli raddrizza la sezione finita prima della sega volante, fornendo un tubo retto e squadrato a velocità fino a 90 m/min.
Specifiche tecniche del mulino per tubi ZY20
| Parametro | Specificità |
|---|
| Diametro esterno del tubo | φ10·26 mm |
| Spessore della parete | 0.4 ∙ 1,5 mm |
| Velocità di produzione nominale | fino a 90 m/min |
| Materie prime | HR / CR acciaio a basso tenore di carbonio, acciaio galvanizzato |
| Potenza della saldatrice HF | 100 kW allo stato solido |
| Formaggio di supporti | 5 grezzi + 3 finiture |
| Sistemi di misurazione | 6 orizzontali + 6 verticali |
| di larghezza inferiore o uguale a 50 mm | Livellare di precisione a 7 rulli |
| Lunghezza di taglio / precisione | 4°8 m, ±3 mm |
| Flusso di liquido di raffreddamento | ≥ 10 t/h di spruzzo + piscina di traboccaggio |
| Materiale dell'albero di rotolamento | 42CrMo smorzato e temperato + HF indurito |
Completazione del processo di produzione continua
Ogni ZY20 ha un flusso continuo dalla bobina al tubo di taglio finito.poi doppio raggio di formazione le forme in 5 grezzo e 3 finitura stand senza onda bordoUn saldatore HF a stato solido da 100 kW fusiona la cucitura sotto pressione di compressione con una guida di cucitura dedicata, e un'unità automatica di sbriciolazione esterna elimina immediatamente la perla.≥ 10 t/h di spruzzo più raffreddamento in piscina di riversamento blocca la forma, il treno di dimensionamento a 6 orizzontali + 6 verticali imposta il diametro e una testa Turk a 4 rulli raddrizza il tubo prima che il microcomputer seghe volanti taglia lunghezze di 4 ̊8m a ± 3 mm.I supporti protetti da sovraccarico e gli alberi rinforzati con 42CrMo mantengono l'intera linea stabile per lunghe percorrenze.
Dove si applica il mulino per tubi strutturali ZY20
Inquadratura strutturale leggera, scaffalature e vetrine, corrimano e balustrade, serre e sezioni di costruzione leggera in tubi rotondi da φ10 a 26 mm.
Come scegliere un mulino per tubi
Abbinate la vostra OD e la parete alla finestra ZY20 di φ10-26 mm e 0,4-1,5 mm, definite la rettitudine e la rotondità di cui avete bisogno, poi confermate HR,CR o bobina galvanizzata e fornitura prima dell'installazione.
Installazione, assistenza e assistenza post-vendita
L'installazione e la messa in servizio guidate da ingegneri portano la linea alla potenza nominale,Una garanzia di un anno con supporto di ricambi protegge l'investimento e poiché la linea accetta HR, CR e bobina galvanizzata,si può adattare al cambiamento dei costi dei materiali e della domanda del mercato senza ri-attrezzature.
Domande frequenti sul mulino per tubi strutturali ZY20
Quanto è dritto il tubo finito?
La testa Turk a 4 rulli raddrizza la sezione davanti alla sega volante per parti quadrate pronte per il montaggio.
La saldatura sottile la parete?
Nessuna guida della cucitura positiva più saldatura a compressione mantiene la fusione completa senza diradamento locale della parete.
In quali sezioni puo' girare?
Tubo rotondo da φ10-26 mm; il design del pass può essere discusso per il tuo profilo specifico.
