Problemi di superficie e tolleranza nella produzione di tubi per mobili
Gli acquirenti di tubi per mobili rifiutano pezzi che presentano un cordone di saldatura visibile, graffi o una deriva del diametro esterno superiore a ±0,1 mm, poiché la cromatura e la verniciatura a polvere amplificano ogni difetto superficiale. I laminatoi che spingono nastri sottili da 0,4-1,5 mm attraverso una passata convenzionale accumulano rapidamente ovalità, residui di giunzione e segni sui bordi che non superano l'ispezione di placcatura.
Perché i tubi sottili per mobili perdono qualità superficiale
Il nastro sottile manca della rigidità necessaria per resistere all'instabilità dei bordi all'interno di una passata a raggio singolo, e il bava esterna residua più il raffreddamento non uniforme lasciano una giunzione ruvida e un corpo fuori rotondo. Senza un controllo positivo della giunzione, la saldatura si sposta e un albero di laminazione morbido consente alle dimensioni di variare, quindi la qualità della finitura degrada ben prima che il gruppo di rulli sia pronto per la sostituzione.
La soluzione ZY20 per tubi per mobili
La livellatura di precisione a sette rulli alimenta il nastro piatto in una passata a doppio raggio con 5 stazioni di sgrossatura e 3 stazioni di finitura, in modo che il bordo entri nella saldatura senza onde o segni.
Un'unità automatica per bave esterne rimuove il cordone, e un treno di calibrazione a 6 orizzontali + 6 verticali con una testa Turk a 4 rulli raddrizza il tubo per una rotondità stabile per una placcatura uniforme.
La linea lavora coil HR, CR e zincati fino a 90 m/min attraverso un saldatore HF a stato solido da 100 kW, con alberi di rulli temprati 42CrMo che mantengono la tolleranza su lunghe campagne.
Specifiche tecniche del laminatoio per tubi ZY20
| Parametro | Specifiche |
|---|
| Diametro esterno del tubo | φ10–26 mm |
| Spessore della parete | 0,4–1,5 mm |
| Velocità di produzione nominale | fino a 90 m/min |
| Materiale grezzo | Acciaio a basso tenore di carbonio HR / CR, acciaio zincato |
| Potenza saldatore HF | 100 kW a stato solido |
| Stazioni di formatura | 5 sgrossatura + 3 finitura |
| Stazioni di calibrazione | 6 orizzontali + 6 verticali |
| Rulli di livellatura | Livellatore di precisione a 7 rulli |
| Lunghezza di taglio / precisione | 4–8 m, ±3 mm |
| Flusso del refrigerante | ≥10 t/h spray + vasca di raccolta |
| Materiale albero rullo | 42CrMo bonificato e rinvenuto + temprato HF |
Processo di produzione continuo completo
Ogni ZY20 esegue un flusso continuo dalla bobina al tubo tagliato finito. Uno svolgitore alimenta il nastro attraverso un livellatore di precisione a 7 rulli che rimuove il coil-set, quindi la formatura a doppio raggio lo sagoma in 5 stazioni di sgrossatura e 3 di finitura senza onde sui bordi. Un saldatore HF a stato solido da 100 kW fonde la giunzione sotto pressione di schiacciamento con una guida dedicata per la giunzione, e un'unità automatica per bave esterne rimuove immediatamente il cordone. Il raffreddamento con spray ≥10 t/h più vasca di raccolta blocca la forma, il treno di calibrazione a 6 orizzontali + 6 verticali imposta il diametro, e una testa Turk a 4 rulli raddrizza il tubo prima che la sega volante a microprocessore tagli lunghezze di 4–8 m con una precisione di ±3 mm. Le stazioni protette da sovraccarico e gli alberi temprati 42CrMo mantengono l'intera linea stabile su lunghe corse.
Dove viene applicato il laminatoio per tubi per mobili ZY20
Telai di tavoli e sedie, scaffalature, montanti per scaffali, telai di carrelli e altri tubi per mobili cromati o verniciati a polvere in φ10-26 mm e spessore 0,4-1,5 mm.
Come selezionare un laminatoio per tubi per mobili
Conferma la tua finestra di diametro esterno e spessore, quindi specifica la finitura superficiale richiesta dalla tua linea di placcatura e la rotondità richiesta. Abbina la velocità all'output a valle e verifica il coil HR, CR o zincato in modo che il saldatore e la capacità di raffreddamento siano adeguati prima delle utenze di calibrazione.
Installazione, supporto e post-vendita

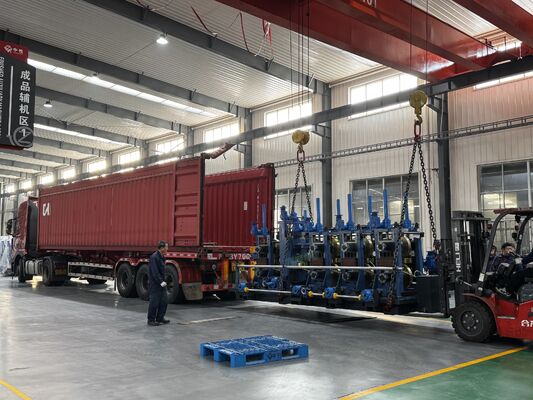

Lo ZY20 viene spedito come pacchetto chiavi in mano con disegni di layout e fondazioni in modo da poter preparare il sito prima della consegna. L'installazione e la messa in servizio in loco guidate da ingegneri portano la linea alla produzione nominale, con formazione dell'operatore per consegnare un laminatoio funzionante. Una garanzia di un anno con supporto ricambi protegge l'investimento, e poiché la linea accetta coil HR, CR e zincati, puoi adattarti ai costi dei materiali e alla domanda del mercato in evoluzione senza riattrezzare.
Domande frequenti sul laminatoio per tubi per mobili ZY20
Quale qualità superficiale posso aspettarmi per la cromatura?
La rimozione automatica delle bave esterne più la calibrazione 6+6 e la raddrizzatura con testa Turk producono un corpo liscio e rotondo che minimizza le rilavorazioni prima della placcatura.
Il ZY20 può mantenere la tolleranza dei tubi per mobili?
Sì — gli alberi dei rulli temprati 42CrMo e la formatura a doppio raggio mantengono la deriva del diametro esterno stretta su lunghe corse.
Quali materiali può formare?
Coil di acciaio a basso tenore di carbonio laminato a caldo, laminato a freddo e zincato con spessore da 0,4-1,5 mm.
