Difetti comuni nella saldatura di tubi sottili di piccolo diametro
I produttori di tubi che gestiscono linee di precisione con diametro da 10 a 26 mm segnalano quattro problemi ricorrenti: ondulazione del bordo e imbarcamento su nastri da 0,4-1,5 mm, cordoni di saldatura deviati che lasciano una fusione incompleta, ovalizzazione causata da un raffreddamento non uniforme e deriva della lunghezza di taglio sulla cesoia volante. Ogni difetto aumenta gli scarti e blocca gli ordini di tubi di precisione, per mobili e strutturali che richiedono tolleranze strette e una zincatura pulita.
Perché i tubi sottili di piccolo diametro falliscono durante la formatura ad alta velocità
Il nastro sottile ha poca rigidità, quindi qualsiasi errore di livellamento o di geometria del passaggio viene amplificato prima della saldatura. Un passaggio a raggio singolo concentra la flessione sul bordo del nastro e innesca l'ondulazione, mentre un cordone che non è guidato positivamente si allontana dal centro dei rulli di spremitura, in modo che i bordi fusi non riescano a fondersi ad alta velocità. I deboli alberi dei rulli si usurano e cambiano le dimensioni, e un raffreddamento insufficiente rilascia il calore residuo che distorce la rotondità.

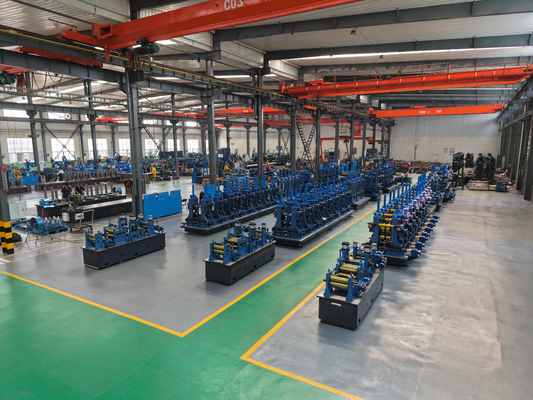

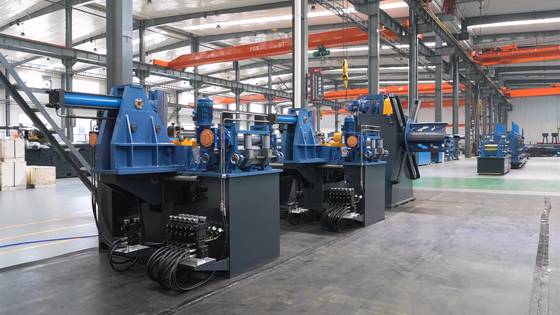

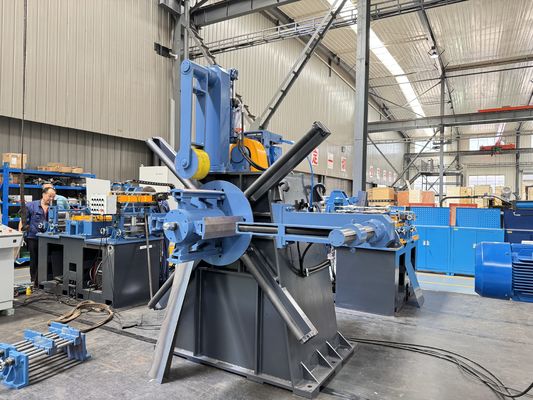

La soluzione ZY20 per la linea di tubi di precisione di piccolo diametro
La ZY20 è costruita per tubi tondi con diametro da 10 a 26 mm e spessore da 0,4 a 1,5 mm, con una velocità nominale fino a 90 m/min. Un livellatore di precisione a 7 rulli alimenta il nastro piatto, quindi un passaggio a doppio raggio con 5 stadi di sgrossatura e 3 stadi di finitura modella il tubo progressivamente per eliminare l'ondulazione del bordo. Gli alberi dei rulli in 42CrMo, temprati, rinvenuti e induriti ad alta frequenza, mantengono il loro profilo per lunghe campagne.
Nel punto di saldatura, una guida dedicata del cordone blocca i bordi prima che i rulli di spremitura completino la fusione, e un'unità automatica per bave esterne con alimentazione rapida pneumatica in/out rimuove il cordone. Il raffreddamento a spruzzo più vasca di tracimazione a ≥10 t/h stabilizza la rotondità prima di un treno di calibrazione a 6 orizzontali + 6 verticali e di un testa Turk a 4 rulli che effettua la raddrizzatura finale prima della cesoia volante a microprocessore, che taglia lunghezze da 4 a 8 m con una precisione di ±3 mm.
La linea salda nastri laminati a caldo, a freddo e zincati tramite un saldatore HF a stato solido da 100 kW, e protegge gli utensili con giunti di sovraccarico più cambio rapido dei rulli a trascinamento laterale. Ogni unità viene spedita con disegni di layout e fondazioni, installazione e messa in servizio in loco, formazione degli operatori e una garanzia di un anno.
Specifiche tecniche della linea di tubi ZY20
| Parametro | Specifiche |
|---|
| Diametro esterno del tubo | φ10–26 mm |
| Spessore della parete | 0.4–1.5 mm |
| Velocità di produzione nominale | fino a 90 m/min |
| Materiale grezzo | Acciaio a basso tenore di carbonio HR / CR, acciaio zincato |
| Potenza saldatore HF | 100 kW a stato solido |
| Stadi di formatura | 5 sgrossatura + 3 finitura |
| Stadi di calibrazione | 6 orizzontali + 6 verticali |
| Rulli di livellamento | Livellatore di precisione a 7 rulli |
| Lunghezza di taglio / precisione | 4–8 m, ±3 mm |
| Flusso del refrigerante | ≥10 t/h spruzzo + vasca di tracimazione |
| Materiale albero rullo | 42CrMo temprato e rinvenuto + indurito HF |
Dove viene applicata la linea di tubi di precisione ZY20
La ZY20 è adatta per tubi di precisione, per mobili e strutturali: telai di tavoli e sedie, sistemi di scaffalature e display, componenti per corrimano e balaustre, parti automobilistiche di lamiera sottile e condotti meccanici a parete sottile. La sua capacità di zincatura copre anche la costruzione leggera e la struttura di serre dove il rivestimento di zinco deve sopravvivere alla zona di saldatura con una rilavorazione minima.
Come selezionare la linea di tubi di piccolo diametro giusta
Conferma prima la tua finestra di diametro e spessore: la ZY20 copre da 10 a 26 mm e da 0,4 a 1,5 mm. Abbina la velocità alla domanda a valle (fino a 90 m/min), quindi verifica il tuo mix di materiali di nastri HR, CR o zincati in modo che la potenza del saldatore e la capacità di raffreddamento siano adeguate. Fissa il tuo intervallo di lunghezza di taglio (4-8 m, ±3 mm) e l'obiettivo di rotondità, e rivedi i disegni di layout e fondazioni per dimensionare le utenze prima dell'installazione.
Domande frequenti sulla linea di tubi ZY20
Quale intervallo di diametro e spessore produce la ZY20?
Diametro esterno da 10 a 26 mm e spessore della parete da 0,4 a 1,5 mm, coprendo tubi di precisione, per mobili e strutturali di piccolo diametro in un'unica linea.
La ZY20 può saldare nastri zincati senza bruciare il rivestimento?
Sì. La guida positiva del cordone, la pressione di spremitura regolabile e il raffreddamento a spruzzo/tracimazione ≥10 t/h mantengono l'apporto di calore sul cordone ristretto, in modo che il ritorno di zinco rimanga minimo e controllabile.
Quanto velocemente si possono cambiare i rulli tra le diverse dimensioni?
I telai a cambio rapido a trascinamento laterale sugli stadi di formatura e calibrazione consentono agli operatori di scambiare set di rulli senza smontare gli stadi adiacenti, riducendo drasticamente i tempi di cambio rispetto ai design con albero fisso.
Cosa include il servizio chiavi in mano?
Disegni di layout e fondazioni, installazione e messa in servizio guidata da ingegneri, formazione degli operatori e una garanzia di un anno con supporto per i pezzi di ricambio.
