Problemi
Il tentativo di formare un tubo in troppo pochi passaggi sovraccarica i bordi della striscia, causando deformazione dei bordi, assottigliamento della linea di saldatura, ripensamento e lacune di saldatura incoerenti.
Causa
La formazione pesante in un singolo passaggio concentra la piegatura ai bordi, quindi la striscia produce rendimenti irregolari, i bordi sono sottili e il vuoto di saldatura varia lungo il tubo, che il saldatore non può correggere.
Soluzione

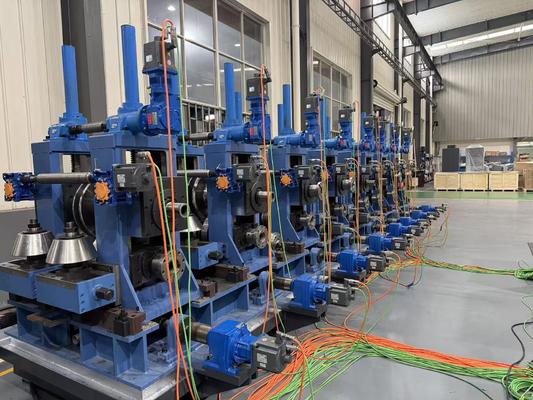

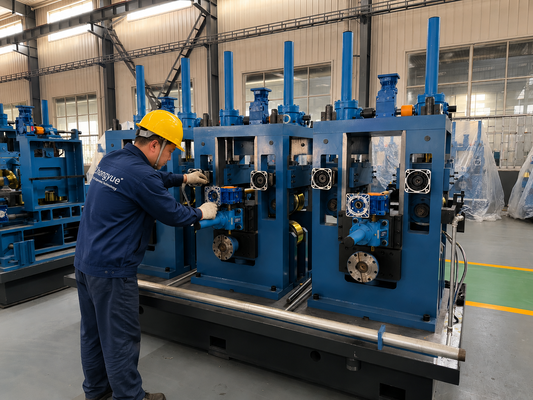

La ZY16 distribuisce la curva su cinque supporti di formazione grezzi, chiudendo gradualmente la striscia verso un profilo di tubo aperto.proteggere lo spessore del bordo e lasciare uno spazio stabile per lo stadio di precisione, che migliora la consistenza della saldatura nell'intero intervallo Φ8-18 mm.
Dati chiave di ingegneria
- Cinque supporti distribuiscono la curva per ridurre la tensione dei bordi.
- La chiusura graduale protegge lo spessore del bordo della striscia sulla linea di saldatura.
- Lascia un vuoto stabile e uniforme per lo stadio di formazione di precisione.
- Si adatta a pareti sottili e strisce rivestite che tollerano meno sovra-formazione.
| Parametro | Specificità |
|---|
| Modello del mulino | ZY16 |
| Intervallo OD del tubo | Φ8-18 mm |
| Spessore della parete | 0.4-1.0 mm |
| Ampiezza della striscia | 25-57 mm |
| Velocità massima della linea | 90 m/min |
| Potenza del saldatore HF | Alta frequenza allo stato solido di 100 kW |
| Materiale di striscia | Acciaio laminato a caldo / laminato a freddo / galvanizzato |
| Discolatore | Pneumatico a doppio mandrello, capacità di bobina di 1,5 tonnellate |
| Accumulatore | Cage ad alta velocità a 200 m/min |
| Livellamento della striscia | Unità di livellamento a sette rulli |
| Formazione di posizioni | 5 punti di rigidità + 3 punti di precisione |
| Geometria dei rulli | Rulli di formazione a doppio raggio |
| Fabbricazione a partire da materiali di cui all'allegato 3 | Acciaio legato ad alta resistenza 42CrMo |
| Sicurezza | Protezione da sovraccarico del supporto |
Performance e qualità
Cinque supporti di formazione ruvidi distribuiscono la curva in modo che i bordi della striscia non siano sovraccarichi, proteggendo lo spessore del bordo per una cucitura completa.Questa chiusura graduale è il motivo per cui il ZY16 forma sottile parete e strisce rivestita in modo affidabile, con meno difetti di deformazione dei bordi rispetto ai mulini che utilizzano passaggi meno pesanti.
Applicazione
Per tubi da Φ8-18 mm in cui l'integrità dei bordi e il controllo delle spaziature di saldatura sono importanti, comprese le strisce di parete sottile e le strisce galvanizzate che tollerano meno sovraformatura.
Guida alla selezione
Scegliete questo mulino quando il materiale è sottile o rivestito e ha bisogno di una graduale formazione per evitare danni ai bordi.Lo stadio grezzo a cinque supporti è bilanciato con lo stadio di precisione a tre supporti per l'intero intervallo Φ8-18mm.
Scenari di applicazione
tubi di parete sottile e galvanizzati, tubi di precisione di piccolo diametro e qualsiasi materiale soggetto a deformazioni dei bordi durante la formazione.
Domande frequenti
D1. Perché cinque supporti di formazione?
La diffusione della deformazione su cinque supporti riduce lo sforzo dei bordi e mantiene stabile l'intervallo di saldatura, a differenza di forzare la piega in meno passaggi.
D. La formazione ruvida influenza lo spessore dei bordi?
Sì, la formazione graduale protegge lo spessore del bordo della striscia, così la cucitura della saldatura ha tutto il materiale da fondere.
E' abbinato allo stadio di precisione?
Sì, cinque supporti grezzi più tre supporti di precisione dividono il lavoro in modo che ogni stadio gestisca una quota ottimale di deformazione.
D4: posso saltare la prova per qualche taglia?
La sequenza di supporto è fissa, ma i profili di rotolamento sono fissati per dimensione, quindi la deformazione è equilibrata per ogni OD che esegui.
D. Più supporti di formazione significano più manutenzione?
Ciascun supporto è impostato individualmente, ma la distribuzione uniforme del carico riduce effettivamente i difetti di usura e di bordo, quindi la manutenzione totale rimane gestibile.
Q6. Come vengono guidati i supporti di formazione grezza?
Sono orientati e guidati in sincronia con la linea, quindi la deformazione è distribuita uniformemente tra i cinque supporti.
