Visualizzazione del prodotto

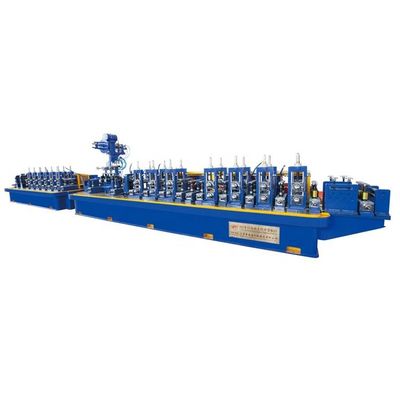

Pipe di acciaio ERW Tube Mill Machine con saldatura ad alta frequenza è una soluzione di produzione completa progettata per la produzione di tubi di acciaio saldati di alta qualità utilizzati nella costruzione, infrastrutture,mobili, componenti automobilistici, trasporto idrico e applicazioni industriali.

Per molti produttori di tubi, la sfida più grande non è semplicemente produrre tubi, ma produrli in modo coerente, efficiente e secondo gli standard internazionali.dimensioni instabili, i tempi di fermo eccessivi e gli elevati costi di produzione possono ridurre significativamente la redditività.

Questo mulino a tubi ERW ad alta frequenza integra una tecnologia avanzata di formazione di rotoli, sistemi di saldatura HF, unità di dimensionamento automatiche e sistemi di controllo intelligenti per fornire una produzione stabile, di alta precisione,e affidabilità operativa a lungo termine.

Il risultato è una linea di produzione in grado di produrre tubi di acciaio rotondi, quadrati e rettangolari con un'eccellente precisione dimensionale e resistenza alla saldatura, mantenendo al contempo elevate velocità di produzione.

Causa

Perché molte linee di produzione di tubi ERW lottano con la qualità?

Molti produttori hanno problemi di produzione quali:

Difetti delle cuciture di saldatura

L'inadeguato ingresso di calore o una pressione di saldatura instabile possono causare:

• Saldature a freddo
• Fusione incompleta
• Fessure interne
• Forza di cucitura debole

Questi difetti possono portare al rifiuto del prodotto e ai reclami dei clienti.

Precisione dimensionale scadente

Una progettazione impropria del passaggio a rotazione provoca spesso:

• tubi ovali
• Disparità di dimensione
• Poca rettitudine
• Spessore della parete irregolare

Questi problemi si aggravano quando si producono tubi strutturali o tubi in acciaio di precisione.

Basso rendimento produttivo

Le fabbriche di tubi tradizionali richiedono spesso:

• Lungo tempo di cambio di rotolamento
• Regolazioni manuali frequenti
• Alto numero di lavoratori

Ciò riduce la capacità produttiva complessiva.

Rifiuti di materiale elevati

I processi di formazione instabili possono aumentare i tassi di rottami e il consumo di materiali, influenzando direttamente i costi di produzione.

Conclusione:La maggior parte dei problemi di produzione di apparecchiature di ricambio sono dovuti a sistemi instabili di modellazione, saldatura e dimensionamento.

Soluzione

Soluzione per tubi di saldatura ad alta frequenza

La nostra macchinetta per la lavorazione dei tubi ERW è progettata per risolvere queste sfide produttive attraverso un approccio di produzione integrato.

Tecnologia avanzata di formazione di rotoli

La sezione di modellazione trasforma gradualmente la striscia di acciaio in forme tubolari attraverso più supporti a rotoli progettati con precisione.

I vantaggi sono i seguenti:

• Riduzione dello stress interno
• Migliore geometria dei tubi
• Miglioramento della qualità delle superfici
• Maggiore stabilità di formazione

Sistema di saldatura ad alta frequenza

L'unità di saldatura ad alta frequenza genera calore concentrato ai bordi delle strisce e le forgia sotto pressione.

I vantaggi sono i seguenti:

• Forte integrità della saldatura
• Velocità di saldatura rapida
• Zona a basso tasso di calore
• Qualità delle cuciture costante

Sezione di dimensionamento di precisione

L'unità di misurazione controlla le dimensioni finali del tubo e la rettitudine.

Aiuta a raggiungere:

• Tolleranza di diametro ristretto
• Ottima rotondità
• Finitura superficiale migliore
• Qualità del prodotto coerente

Controllo PLC intelligente

Il sistema di controllo automatizzato fornisce:

• Monitoraggio in tempo reale
• Raccolta dei dati sulla produzione
• Alarmi automatici di guasto
• Riduzione della dipendenza dall'operatore

Riduzione dei costi di produzione

Il flusso di produzione ottimizzato riduce al minimo:

• Rifiuti materiali
• Consumo di energia
• Tempo di inattività
• Requisiti di manutenzione

Specificità

Applicazione

Industria edilizia

Utilizzati per la fabbricazione di:

• Tubi di acciaio
• tubi per impalcature
• Componenti del quadro edilizio

Fabbricazione di mobili

Adatti alla produzione di:

• tubi per sedie
• Cornici da tavolo
• Strutture di mobili in metallo

Trasporti idrici e fluidi

Utilizzato per:

• Tubi idrici
• Sistemi di irrigazione agricola
• Trasporto di fluidi industriali

Industria automobilistica

Fabbricazione:

• Tubi di scarico
• tubi per il telaio del sedile
• Componenti strutturali del veicolo

Progetti infrastrutturali

Applicabile in:

• Ponte
• Aeroporti
• Impianti industriali
• Sistemi di pubblica utilità

Come funziona

Il processo di fabbricazione del tubo ERW consiste delle seguenti fasi:

Fase 1 Uncoiling

Le bobine d'acciaio sono caricate sullo scaricatore.

Passo 2

Le estremità delle bobine sono unite per garantire una produzione continua.

Fase 3 Accumulatore

L'accumulatore mantiene l'alimentazione in strisce ininterrotta.

Fase 4 Formare tubi

La striscia passa attraverso i supporti di formazione e diventa gradualmente a forma tubolare.

Fase 5 Saldatura ad alta frequenza

La corrente HF riscalda i bordi della striscia prima che la pressione di forgiatura crei una forte cucitura di saldatura.

Fase 6  raffreddamento e dimensionamento

Il tubo saldato viene raffreddato e viene inserito nella sezione di dimensionamento per il controllo delle dimensioni finali.

Fase 7 Taglio di seghe volanti

Una sega volante a freddo o caldo taglia i tubi alla lunghezza richiesta.

Fase 8 ️ Tavola di scarico e imballaggio

I tubi finiti vengono raccolti, ispezionati e preparati per la spedizione.

Come scegliere

Come scegliere il giusto mulino per tubi ERW

Determina la tua fascia di dimensioni

Selezionate le attrezzature in base alle dimensioni della vostra produzione primaria.

Per esempio:

• Tubi per mobili: 12,7·76 mm
• Tubi strutturali: 60-165 mm
• Tubi API: 114 ∼219 mm

Valutare la capacità di produzione

Calcolare i requisiti di produzione annuali prima di scegliere la velocità della linea e le dimensioni della macchina.

Considera il tipo di materiale

Diversi materiali richiedono diverse configurazioni di formazione e saldatura.

Tra gli esempi:

• Acciaio al carbonio
• Acciaio galvanizzato
• Acciaio ad alta resistenza

Valutazione dei requisiti di automazione

I sistemi completamente automatici riducono i costi di manodopera e migliorano la coerenza.

Rivediamo i piani di espansione futura

Scegliere una macchina flessibile oggi può evitare costosi aggiornamenti in seguito.

Raccomandazione:Selezionare una fabbrica di tubi in grado di soddisfare sia le esigenze di produzione attuali che le future opportunità di mercato.

Perché scegliere Zhongyue Metallurgy Equipment?

Ampia esperienza nel settore

Zhangjiagang Zhongyue Metallurgy Equipment Technology Co., Ltd. è specializzata in mulini di tubi ERW, mulini di tubi quadrati, mulini DFT e soluzioni complete di produzione di tubi in acciaio.

Esperienza ingegneristica

Il nostro team offre:

• Progettazione della linea di produzione
• Ingegneria del passaggio a rotazione
• Supporto all'installazione
• Servizi di messa in servizio
• Formazione degli operatori

Esperienza di progetto globale

Le nostre attrezzature sono state esportate verso:

• India
• Indonesia
• Russia
• Medio Oriente
• Africa
• America del Sud

Controllo della qualità affidabile

Ogni macchina viene sottoposta a ispezione e test di prova prima della spedizione per garantire prestazioni di campo stabili.

Domande frequenti

1Qual è il vantaggio della saldatura ad alta frequenza nella produzione di tubi ERW?

La saldatura ad alta frequenza offre una velocità più elevata, un consumo energetico inferiore, cuciture di saldatura più forti e una migliore consistenza dimensionale rispetto ai metodi di saldatura convenzionali.

2Questa macchina può produrre tubi quadrati e rettangolari?

Configurando il giusto sistema di modellazione e misurazione, la macchina può produrre tubi di acciaio rotondi, quadrati e rettangolari.

3Quali standard può soddisfare la linea di produzione?

La linea può essere configurata per la produzione di tubi secondo ASTM, API, EN, BIS, GB e altri standard internazionali.

4Qual è la velocità di produzione tipica?

A seconda delle dimensioni del tubo e dello spessore della parete, la velocità di produzione può raggiungere i 120 metri al minuto.

5- Cambio automatico di rotoli disponibile?

I sistemi opzionali di cambio rapido e di cambio rotolo completamente automatici possono ridurre significativamente i tempi di fermo durante i cambi di dimensioni.

Conclusioni

Per i produttori di tubi d'acciaio che cercano una maggiore produttività, una migliore qualità della saldatura e costi operativi inferiori, un mulino a tubi ERW ad alta frequenza fornisce una soluzione comprovata e scalabile.Attraverso una tecnologia avanzata di formazione, sistemi di saldatura di precisione e automazione intelligente, i produttori possono produrre costantemente tubi in acciaio di alta qualità che soddisfano i requisiti delle moderne costruzioni, infrastrutture, industria automobilistica,e dei mercati industriali.
