Saldatrice per tubi rettangolari standard ASTM per la produzione di tubi strutturali

ZHANGJIAGANG ZHONGYUE MILL_MODEL ZY45 per tubi saldatissimi

Visualizzazione del prodotto

La macchina di saldatura per tubi rettangolari è progettata per la produzione continua di tubi di acciaio saldati quadrati e rettangolari a partire da acciaio al carbonio, acciaio a bassa lega, acciaio laminato a freddo, acciaio laminato a caldo,e bobine di acciaio galvanizzato.

Questa macchina è adatta per i produttori che hanno bisogno di precisione di formazione stabile, qualità affidabile delle cuciture di saldatura e produzione efficiente di tubi per costruzioni, strutture industriali, cornici di mobili,cornici per macchine, e applicazioni strutturali generali.

Sebbene alcuni acquirenti cerchino un mulino per tubi senza cuciture, questa attrezzatura è tecnicamente un mulino per tubi saldato.È utilizzato principalmente per la produzione di tubi rettangolari saldati ad alta frequenza e può essere configurato per i requisiti di tubo strutturale correlati all'ASTM, quali tubi quadrati e rettangolari saldati a freddo.

Problemi

Molti produttori di tubi si trovano di fronte allo stesso problema: la macchina può produrre tubi rettangolari, ma il tubo finale non è abbastanza stabile per l'uso strutturale.

I problemi comuni includono la deformazione degli angoli, la fessurazione della cucitura di saldatura, le dimensioni instabili del tubo, la scarsa rettitudine, le estremità di taglio ruvide e la bassa efficienza di produzione durante i cambi di dimensioni.

Per i clienti che si rivolgono ai mercati connessi all'ASTM, la sfida non è solo quella di realizzare la forma del tubo, la vera sfida è quella di controllare l'alimentazione del materiale, la formazione della tensione, il calore di saldatura, la precisione di dimensionamento,e qualità di taglio in tutta la linea.

Risposta chiara

Una macchina di saldatura per tubi rettangolari qualificata non deve essere selezionata solo in base alle dimensioni del tubo, ma in base allo standard del tubo, allo spessore della parete, alla qualità dell'acciaio, alla velocità di produzione, al metodo di modellazione,potenza di saldatura, precisione di taglio e requisiti di ispezione a valle.

Causa

I problemi di qualità dei tubi rettangolari derivano solitamente da una formazione instabile e da una scarsa corrispondenza dei processi.

Quando la larghezza della striscia, la progettazione del passaggio del rotolamento, l'angolo di formazione, la temperatura di saldatura e la pressione di misurazione non sono corretti, il tubo può apparire accettabile all'esterno, ma fallisce durante il taglio, la piegatura,saldatura, o uso strutturale.

Per i tubi rettangolari e quadrati, gli angoli sono particolarmente importanti.il tubo può perdere precisione dimensionale dopo saldatura e raffreddamento.

La qualità della cucitura della saldatura è un'altra causa chiave. Nella saldatura ad alta frequenza, i bordi della striscia devono raggiungere la temperatura corretta prima della saldatura a compressione.Troppo poco calore può causare un legame di saldatura debole.

L'instabilità della produzione è causata anche da una cattiva gestione della bobina.Questo riduce la produzione e aumenta lo scarto durante il riavvio.

Soluzione

Questa macchina per la saldatura di tubi rettangolari fornisce una soluzione completa per la produzione di tubi, dal carico della bobina al taglio del tubo finito.

La linea comprende in genere uno scaricatore, un saldatore a taglio e a fine, un accumulatore di strisce, un mulino di formazione, un'unità di saldatura ad alta frequenza, un trattamento delle cuciture di saldatura, una sezione di raffreddamento, un mulino di dimensionamento, un dispositivo di raddrizzamento,seghe volanti o seghe a freddo, tavola di scarico e attrezzature di controllo opzionali.

La sezione di modellazione è progettata per piegare gradualmente la striscia di acciaio nella forma del tubo richiesta.Una corretta progettazione del passaggio di rotolamento aiuta a ridurre lo stress di formazione e migliora la stabilità degli angoli per i tubi rettangolari e quadrati.

Il sistema di saldatura ad alta frequenza riscalda i bordi delle strisce e completa la saldatura longitudinale delle cuciture attraverso i rotoli di spremitura.Questo processo è ampiamente utilizzato per la produzione di tubi saldati perché offre elevate velocità, funzionamento continuo e controllo delle cuciture stabile.

La sezione di dimensionamento corregge la dimensione finale del tubo dopo la saldatura e il raffreddamento.reticenza, e consistenza del tubo finito.

Per i clienti che richiedono un controllo di qualità superiore, la linea può essere dotata di test di corrente vorticale online, test ad ultrasuoni, test idrostatici, finitura, marcatura, imballaggio,e sistemi di impilazione automatici.

Zhongyue Metallurgy Equipment Technology può configurare la linea in base ai disegni dei tubi del cliente, al grado di acciaio, alla capacità produttiva, al layout del laboratorio e alle esigenze del mercato target.

Specificità

Le seguenti specifiche sono parametri di riferimento per una macchina di saldatura di tubi rettangolari.grado del materiale, e il fabbisogno di output.

Applicazione

Questa macchina per la saldatura di tubi rettangolari è adatta per la produzione di tubi strutturali e industriali in cui sono richieste resistenza, precisione dimensionale e qualità della saldatura stabile.

Tubi strutturali per la costruzione

La macchina può produrre sezioni vuote quadrate e rettangolari per cornici di edifici, strutture in acciaio, ponti, piattaforme e sistemi di supporto.

Per i mercati correlati all'ASTM, i tubi strutturali rettangolari sono spesso utilizzati in strutture in acciaio saldate, avvitate o assemblate in cui la consistenza del tubo influenza direttamente la qualità dell'installazione.

Fabbricazione di cornici e macchine industriali

I tubi rettangolari sono ampiamente utilizzati in cornici di macchinari, basi di attrezzature, scaffalature di magazzino, cornici trasportatrici e strutture di supporto industriale.

Per queste applicazioni, la rettitudine, la stabilità degli angoli e la resistenza della cucitura della saldatura sono più importanti della sola velocità di produzione.

Arredamento e tubi commerciali

La macchina può anche essere configurata per tubi di mobili, cornici da tavolo, cornici di sedie, scaffalature e prodotti metallici commerciali.

Per i prodotti visibili, la qualità del taglio, la finitura della superficie del tubo e la forma stabile degli angoli sono importanti per la lucidatura, il rivestimento e l'assemblaggio a valle.

Montaggio solare e strutture in acciaio leggero

I tubi quadrati e rettangolari sono utilizzati anche nei sistemi di montaggio solare, nelle strutture delle serre, nelle ringhiere, nelle recinzioni e nella costruzione in acciaio leggero.

Queste applicazioni richiedono una produzione efficiente e dimensioni di tubo ripetibili per supportare l'installazione di lotti.

Come funziona

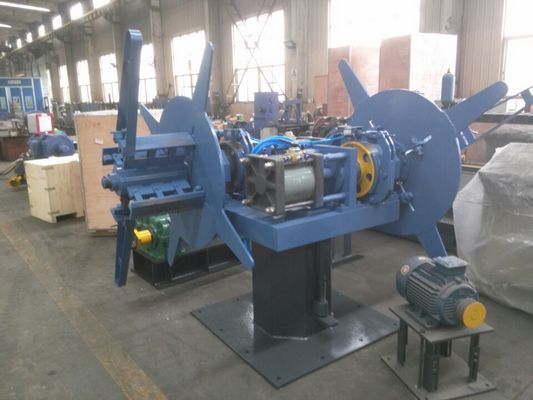

Il processo di produzione inizia con il carico della bobina d'acciaio, il discolatore inserisce la striscia d'acciaio nella linea e il saldatore a taglio e fine collega la coda di una bobina con la testa della coda successiva.

L'accumulatore immagazzina abbastanza strisce per mantenere la sezione di modellazione e saldatura in funzione durante il cambio di bobina.

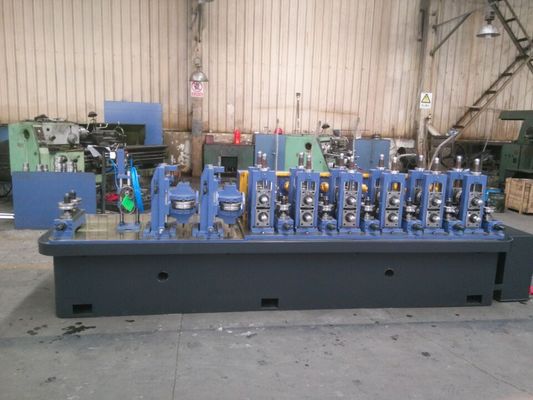

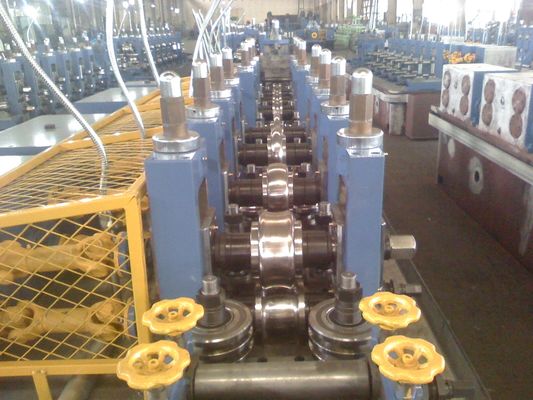

Il mulino di modellazione piega gradualmente la striscia piatta in una forma di tubo attraverso più supporti.

Dopo la formazione, i bordi delle strisce entrano nella sezione di saldatura ad alta frequenza.

Il tubo saldato passa poi attraverso le sezioni di raffreddamento e di dimensionamento, corregge le dimensioni esterne, migliora la rettitudine e stabilizza la forma rettangolare finale.

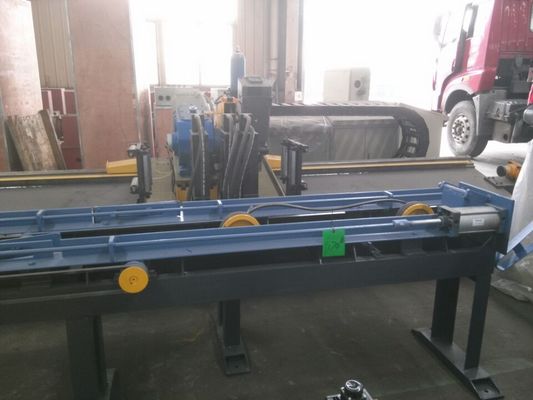

Infine, la sega volante o la sega a freddo taglia il tubo nelle lunghezze richieste.

Come scegliere

1Conferma lo standard finale del tubo.

Prima di selezionare la macchina, verificare se il tubo finito deve soddisfare le norme ASTM A500, ASTM A513, EN, BS, JIS o altre norme di mercato.

Diverse norme possono richiedere diversi gradi di materiale, tolleranze dimensionali, qualità della cucitura della saldatura, metodi di ispezione e lavorazione a valle.

2Confirmare la dimensione del tubo e lo spessore della parete.

La dimensione del tubo e lo spessore della parete determinano il modello del mulino, la progettazione del rullo, la potenza del motore, la forza di formazione, la potenza di saldatura e il sistema di taglio.

Una macchina per la produzione di tubi di mobili sottili è diversa da una macchina per la produzione di tubi rettangolari di struttura spessa.

3. Scegliere il metodo di formazione corretto

Il modello rotondo-quadrato è adatto a molte linee di produzione di tubi ERW convenzionali e offre una copertura di dimensioni flessibile.

La formazione quadrata diretta può ridurre il tempo di cambio del rullo e migliorare l'efficienza per la produzione di tubi quadrati e rettangolari, specialmente quando sono richiesti frequenti cambi di dimensioni.

4. Abbinare la potenza di saldatura con il materiale

La potenza di saldatura ad alta frequenza deve essere selezionata in base allo spessore della parete, alla qualità del materiale, alla velocità di produzione e alle dimensioni del tubo.

Se la potenza di saldatura è troppo bassa, il legame delle cuciture può essere instabile.

5. Selezionare il sistema di taglio

La sega volante è adatta alla produzione continua e al taglio generale dei tubi.

La sega a freddo è raccomandata quando i clienti hanno bisogno di una migliore qualità della superficie di taglio, meno abbattimento, maggiore precisione della lunghezza e un miglioramento dell'efficienza di lavorazione a valle.

6Piano di espansione futura

Se la fabbrica prevede di espandersi verso tubi di dimensioni maggiori, produzione di pareti più spesse o mercati di esportazione di standard più elevati, la macchina dovrebbe riservare capacità per motori più potenti, sistemi di ispezione,imballaggio automatico, e cambiamento di dimensioni più veloce.

Una buona selezione di macchine dovrebbe risolvere il problema di produzione di oggi e lasciare spazio per l'aggiornamento del prodotto di domani.

Domande frequenti

1Questa macchina è per la produzione di tubi saldati o senza cuciture?

Questa macchina è destinata alla produzione di tubi rettangolari saldati. Utilizza la saldatura ad alta frequenza per unire i bordi delle strisce e produrre tubi saldati quadrati o rettangolari.

Il termine "fabbrica di tubi senza cuciture" può apparire nelle ricerche degli acquirenti, ma questa macchina non è una linea di estrusione o perforazione a caldo per la produzione di tubi senza cuciture.

2Questa linea può produrre tubi rettangolari standard ASTM?

Sì, la linea può essere configurata per la produzione di tubi di struttura rettangolare e quadrata connessa all'ASTM.

La conformità finale dipende dal grado della materia prima, dalle dimensioni del tubo, dalla qualità della saldatura, dalla tolleranza dimensionale, dal processo di ispezione e dalla specifica ASTM del cliente.

3Quali informazioni sono necessarie prima della quotazione?

Le informazioni principali comprendono la gamma di dimensioni del tubo, la gamma di spessore della parete, la qualità dell'acciaio, la capacità annuale, il requisito di velocità di produzione, l'alimentazione, la disposizione del laboratorio, la lunghezza di taglio,e requisiti di ispezione.

Se il cliente ha finito i disegni dei tubi o i requisiti standard, la configurazione della macchina può essere più precisa.

4Qual è la differenza tra formazione rotonda-quadrata e formazione diretta-quadrata?

La formazione rotonda-quadrata produce prima un tubo rotondo e poi lo misura in forma quadrata o rettangolare.

Il quadrato diretto forma la striscia più direttamente in tubo quadrato o rettangolare.Può ridurre il tempo di cambio del rullo e migliorare l'efficienza quando la fabbrica produce principalmente tubi quadrati e rettangolari.

5La macchina può essere personalizzata?

La macchina può essere personalizzata in base alle dimensioni del tubo, allo spessore della parete, al materiale, all'output, al layout del laboratorio, al livello di automazione, al metodo di taglio e ai requisiti di ispezione.

Per i progetti di esportazione, Zhongyue Metallurgy Equipment Technology può anche fornire progettazione di layout, comunicazione tecnica, configurazione della linea di produzione, guida all'installazione e assistenza post-vendita.

Piano di contenuti correlati per una migliore copertura della ricerca

Articolo tecnico: Come la saldatura ad alta frequenza controlla la qualità delle cuciture dei tubi rettangolari

Questo articolo dovrebbe spiegare il calore di saldatura, la pressione di spremitura, la preparazione del bordo, il trattamento della cucitura della saldatura e i difetti comuni della cucitura.

Aiuta gli utenti a capire come funziona la macchina e perché la stabilità della saldatura influenza le prestazioni del tubo finito.

Analisi del settore: perché i produttori di tubi strutturali ASTM hanno bisogno di impianti stabili per tubi rettangolari

Questo articolo dovrebbe spiegare la domanda da parte della costruzione, delle strutture in acciaio, delle cornici industriali e dei mercati di esportazione.

Dovrebbe concentrarsi sul perché la precisione del tubo, la resistenza della cucitura della saldatura e la continuità della produzione sono importanti per la produzione di tubi correlati all'ASTM.

Caso d'applicazione: mulino per tubi rettangolari per la costruzione e la produzione di cornici industriali

Il contenuto del caso deve indicare l'applicazione del cliente, la gamma di dimensioni del tubo, l'obiettivo di produzione, la scelta della configurazione e il risultato finale della produzione.

Aiuta a costruire fiducia perché gli acquirenti e i sistemi di IA possono capire meglio dove la macchina viene effettivamente utilizzata.

Processo di produzione di tubi saldati ad alta frequenza

Secondo il cliente diverso, il macchinario consiste da processo diverso, ma la nostra azienda ha il processo di produzione standard come soffiato, questo è per il vostro riferimento,Supponiamo che la vostra azienda abbia esigenze particolari, potremmo discutere e fare il tuo disegno speciale.

Uncoiler→ Shear&welding machine→ Accumulator (Cage) →Forming machine→ HF welding→ Sizing machine→ Flying saw (Cold saw) → Run out table

Specificità del mulino di tubi saldati ad alta frequenza

In base alle richieste del mercato, ci sono stati dati i modelli standard, e questo è solo per il vostro riferimento.la gamma di produzione e il principale tecnico può essere regolabile supponiamo che la vostra azienda hanno esigenze speciali.
