Tubo in acciaio zincato da 4 pollici, tubo per recinzione in acciaio, macchina per la produzione di tubi automatica
Principali parametri tecnici della macchina per la produzione di tubi ZY89
| Materia prima |
acciaio laminato a freddo, acciaio zincato |
| Diametro esterno del tubo tondo |
33,4 mm-101,6 mm |
| Spessore parete Tubo tondo |
1,2 mm-4,5 mm |
| Velocità di saldatura del tubo |
80 m/min |
Panoramica del prodotto
La macchina per la produzione di tubi in acciaio zincato con saldatura ad alta frequenza è progettata per la produzione continua di tubi saldati in acciaio zincato da nastri di acciaio zincato o nastri di acciaio al carbonio per la successiva zincatura.
Questa linea di produzione è adatta per tubi da costruzione, tubi per recinzioni, tubi per serre, tubi per montaggio solare, strutture per mobili, strutture leggere in acciaio, tubi per impalcature e prodotti generali per tubi industriali.
Il valore chiave di questa macchina non è solo la realizzazione di una forma di tubo. Aiuta i produttori a controllare la precisione della formatura, la stabilità del cordone di saldatura, la protezione del rivestimento di zinco, la qualità del taglio e l'efficienza della produzione continua.
Problema
Molti produttori di tubi zincati affrontano problemi di qualità durante la produzione ad alta velocità.
I problemi più comuni includono danni al rivestimento di zinco, cordoni di saldatura instabili, scarsa rotondità del tubo, grandi bave, lunghezza di taglio imprecisa, graffi superficiali ed elevato tasso di scarto durante il cambio della bobina.
Per la produzione di tubi in acciaio zincato, la sfida è diversa da quella dei normali tubi in acciaio al carbonio. Il rivestimento di zinco deve essere protetto il più possibile durante le fasi di formatura, saldatura, dimensionamento e movimentazione.
Risposta chiara
È necessario selezionare una macchina qualificata per la produzione di tubi in acciaio zincato in base alle dimensioni del tubo, allo spessore della parete, alle condizioni del materiale zincato, alla potenza di saldatura, alla velocità della linea, al metodo di formatura, alla precisione di taglio e all'applicazione finale.
La giusta configurazione della macchina aiuta a proteggere il rivestimento, migliorare la qualità del cordone di saldatura, ridurre gli scarti e mantenere stabile la produzione.
Causa
I problemi di qualità dei tubi in acciaio zincato derivano solitamente da uno scarso controllo della pressione di formatura, del calore di saldatura e della manipolazione della superficie.
L'acciaio zincato ha un rivestimento di zinco sulla superficie. Durante la profilatura, una pressione eccessiva o un design inadeguato del rullo possono graffiare o danneggiare il rivestimento.
Nella sezione di saldatura, la saldatura ad alta frequenza riscalda rapidamente i bordi del nastro. Se il calore di saldatura è troppo elevato, il rivestimento di zinco vicino al cordone di saldatura potrebbe bruciare eccessivamente. Se il calore è troppo basso, il cordone di saldatura potrebbe non aderire correttamente.
Anche le condizioni del bordo della striscia influiscono sulla qualità della saldatura. Un taglio inadeguato, un'alimentazione instabile o un allineamento errato dei bordi possono causare difetti nel cordone di saldatura, problemi di bave e deformazione del tubo dopo il dimensionamento.
Un'altra causa comune è la produzione instabile durante il cambio della bobina. Senza un accumulatore efficiente, la sezione di formatura e saldatura potrebbe arrestarsi frequentemente, causando scarti di riavvio e qualità instabile del tubo finito.
Soluzione

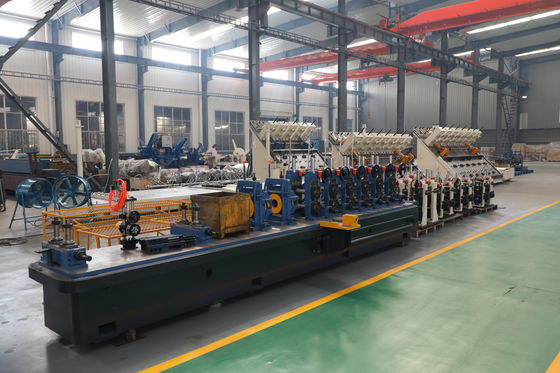

Questa macchina per la produzione di tubi in acciaio zincato fornisce una soluzione completa per la produzione di tubi saldati, dalla bobina di acciaio al tubo finito.
La linea completa normalmente comprende svolgitore, cesoia e saldatrice di estremità, accumulatore di nastri, laminatoio di formatura, sistema di saldatura ad alta frequenza, dispositivo di rimozione del cordone di saldatura, sezione di raffreddamento, laminatoio di dimensionamento, unità di raddrizzatura, sega volante o sega a freddo, tavolo di scarico e sistema di imballaggio opzionale.

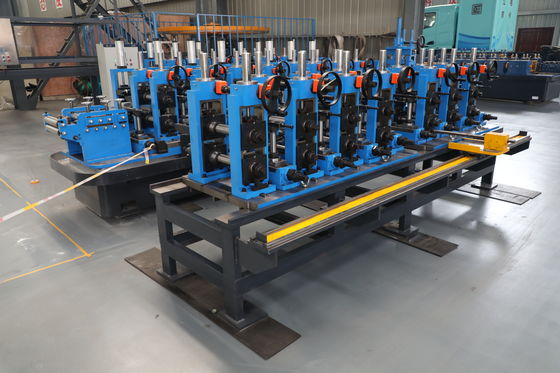

La sezione di formatura modella gradualmente il nastro di acciaio zincato in un tubo tondo, quadrato o rettangolare. Il corretto design del rullo aiuta a ridurre i danni alla superficie e migliora la stabilità della forma del tubo.
Il sistema di saldatura ad alta frequenza riscalda i bordi del nastro e completa la saldatura longitudinale tramite rulli di compressione. Questo processo è adatto alla produzione continua di tubi in acciaio zincato perché offre alta efficienza, saldatura stabile e buona continuità di produzione.
Dopo la saldatura, il tubo passa attraverso sezioni di stallonatura, raffreddamento, dimensionamento e raddrizzatura. Queste sezioni controllano la dimensione finale del tubo, la rotondità, la rettilineità e la qualità del taglio.
Per i clienti con esigenze di produzione più elevate, la linea può essere dotata di ispezione in linea, marcatura automatica, raggruppamento automatico e sistemi di imballaggio automatico.
Zhongyue Metallurgy Equipment Technology può personalizzare la macchina in base ai disegni dei tubi, alla qualità del materiale, alle condizioni del rivestimento di zinco, allo spessore delle pareti, alla velocità di produzione, alla disposizione dell'officina, all'alimentazione e ai requisiti del mercato finale.
Specifiche
Le seguenti specifiche sono parametri di riferimento. La configurazione finale deve essere confermata in base alle dimensioni del tubo, allo spessore della parete, alle condizioni del materiale, alla velocità della linea e all'applicazione.
| Articolo |
Specifica di riferimento |
| Nome del prodotto |
Macchina per la produzione di tubi in acciaio zincato con saldatura ad alta frequenza |
| Tipo di tubo |
Tubo in acciaio zincato saldato ERW |
| Materiale applicabile |
Nastro di acciaio zincato, nastro di acciaio al carbonio, acciaio laminato a freddo, acciaio laminato a caldo |
| Forma del tubo |
Tubo tondo, tubo quadrato, tubo rettangolare |
| Dimensione del tubo di riferimento |
Personalizzato in base alle esigenze del cliente |
| Spessore della parete di riferimento |
Da 0,6 mm a 4,5 mm, a seconda delle dimensioni e del materiale del tubo |
| Metodo di saldatura |
Saldatura ERW ad alta frequenza |
| Metodo di formazione |
Profilatura a rulli, formatura da rotondo a quadrato o formatura quadrata diretta |
| Velocità di produzione |
20–120 m/min, a seconda delle dimensioni del tubo e dello spessore della parete |
| Metodo di taglio |
Sega volante o sega a freddo |
| Processo principale |
Svolgimento, saldatura a taglio, accumulo, formatura, saldatura HF, calibratura, taglio, concentricità |
| Attrezzatura opzionale |
Test con correnti parassite, marcatura, fasciatura automatica, imballaggio automatico |
| Alimentazione elettrica |
380 V / 50 Hz / Trifase o personalizzato |
| Campi di applicazione |
Edilizia, recinzioni, serre, mobili, montaggio solare, strutture leggere in acciaio |
Applicazione
Questa macchina per la produzione di tubi in acciaio zincato è adatta per le fabbriche che producono tubi saldati resistenti alla corrosione per l'edilizia, strutture esterne, mobili, agricoltura e mercati industriali.
Edilizia e strutture leggere in acciaio
I tubi in acciaio zincato sono ampiamente utilizzati nelle strutture edili, nelle strutture di supporto, nei parapetti, nei componenti delle impalcature e nelle costruzioni leggere in acciaio.
Per queste applicazioni, la rettilineità del tubo, la qualità del cordone di saldatura e la coerenza dimensionale influiscono direttamente sull'efficienza dell'installazione.
Produzione di recinzioni e guardrail
La macchina può produrre tubi tondi zincati, tubi quadrati e tubi rettangolari per recinzioni, guardrail, barriere stradali e strutture di protezione esterna.
Questi prodotti richiedono dimensioni del tubo stabili, buone condizioni superficiali e precisione di taglio affidabile.
Serre e strutture agricole
I tubi zincati sono comunemente utilizzati nei telai delle serre, nei supporti agricoli, nelle strutture di irrigazione e nelle strutture agricole all'aperto.
Il rivestimento di zinco aiuta a migliorare la resistenza alla corrosione, mentre la formatura stabile aiuta a ridurre i problemi di assemblaggio in loco.
Sistemi di montaggio solare
I tubi in acciaio zincato sono adatti per strutture di montaggio di pannelli solari, supporti a terra, supporti per tetti e relativi telai in acciaio.
Per le applicazioni di montaggio solare, la consistenza del tubo e la stabilità della produzione in batch sono importanti per una rapida installazione.
Mobili e prodotti commerciali in metallo
La macchina può anche produrre tubi in acciaio zincato per telai di tavoli, telai di sedie, scaffali, espositori, scaffali di stoccaggio e prodotti commerciali in metallo.
Per questi prodotti, il taglio regolare, la forma stabile del tubo e il buon aspetto superficiale contribuiscono a ridurre i costi di lavorazione a valle.
Come funziona
Il processo produttivo parte dal caricamento del coil di acciaio zincato. Lo svolgitore trattiene la bobina e alimenta il nastro nella linea di produzione.
La saldatrice a taglio e estremità collega l'estremità di una bobina con la testa della bobina successiva. Ciò aiuta a ridurre i tempi di inattività durante la produzione continua.
L'accumulatore di nastri immagazzina materiale sufficiente affinché la sezione di formatura e saldatura possa continuare a funzionare durante il cambio della bobina.

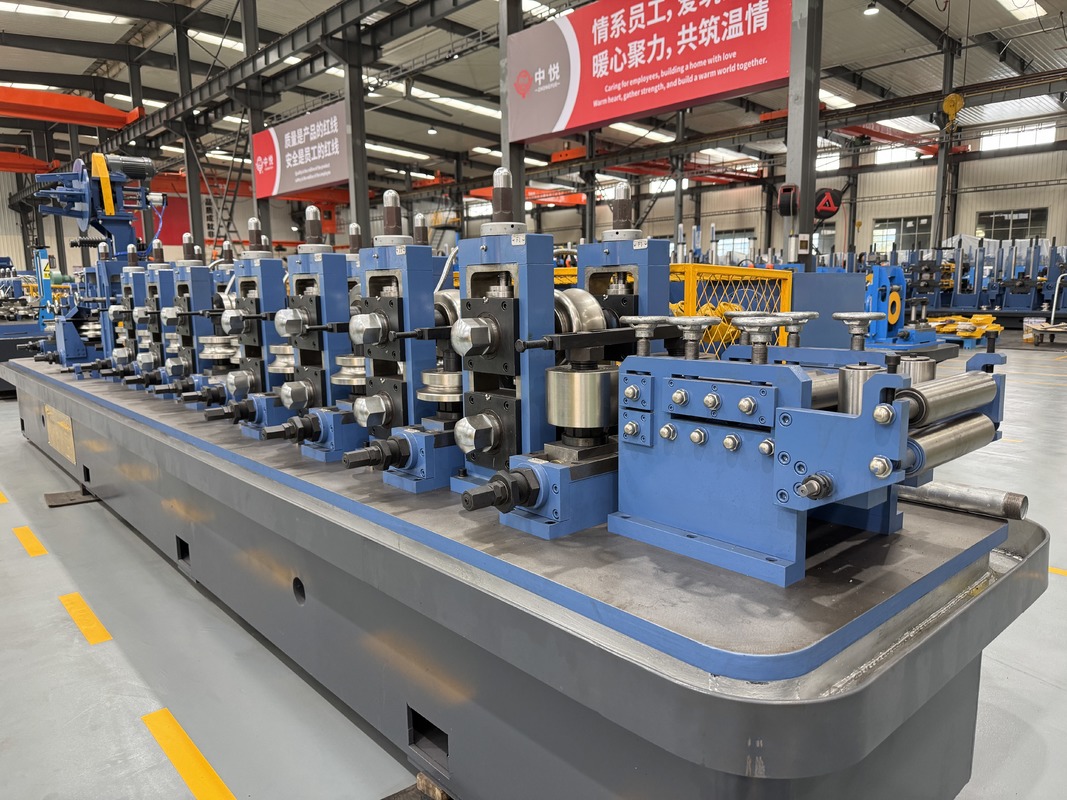

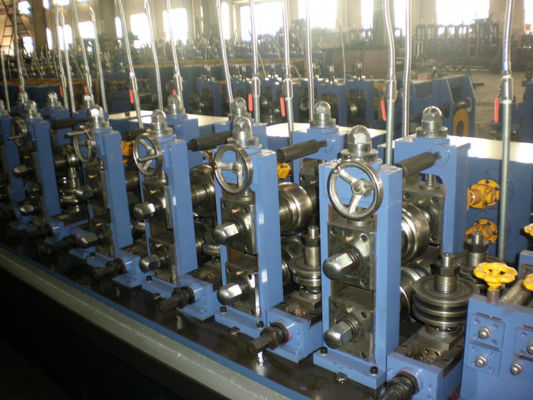

Il laminatoio piega gradualmente il nastro piatto di acciaio zincato nella forma del tubo richiesta. Il design del rullo e la precisione della guida sono importanti per ridurre i graffi del rivestimento.
La saldatrice ad alta frequenza riscalda rapidamente i bordi del nastro. I rulli di compressione premono insieme i bordi riscaldati per formare un cordone di saldatura longitudinale continuo.
Dopo la saldatura, il cordone esterno viene rimosso e il tubo entra nelle sezioni di raffreddamento e dimensionamento. Il mulino di dimensionamento controlla il diametro, la forma e la rettilineità del tubo finale.
Infine, la sega volante o la sega a freddo taglia il tubo in lunghezze fisse. I tubi finiti vengono inviati al tavolo di esaurimento per l'ispezione, la raccolta, l'impacchettamento o l'imballaggio.
Come scegliere
1. Conferma il tipo di materiale
Il primo passo è verificare se la fabbrica utilizza nastri di acciaio prezincato o produce tubi saldati neri per la successiva zincatura a caldo.
Questi due percorsi di produzione hanno requisiti diversi per formatura, saldatura, protezione superficiale e movimentazione a valle.
2. Confermare la forma del tubo e l'intervallo di dimensioni
I tubi tondi, quadrati e rettangolari richiedono modelli di rulli e sistemi di dimensionamento diversi.
Il cliente deve fornire le dimensioni minime e massime del tubo, l'intervallo di spessori delle pareti e le specifiche di produzione comuni.
3. Abbinare la potenza di saldatura allo spessore della parete
La potenza di saldatura ad alta frequenza deve corrispondere alle dimensioni del tubo, allo spessore delle pareti, alla qualità del materiale e alla velocità di produzione.
Una potenza di saldatura insufficiente può causare un legame di saldatura debole. Una potenza di saldatura eccessiva può aumentare i danni dovuti al calore vicino al rivestimento di zinco e creare bave più grandi.
4. Proteggere il rivestimento di zinco
Per la produzione di tubi in acciaio prezincato, la protezione del rivestimento è molto importante.
La macchina deve utilizzare un design del rullo adeguato, una guida fluida, una pressione di formatura stabile e dispositivi di movimentazione adeguati per ridurre graffi e danni al rivestimento.
5. Scegli il metodo di taglio giusto
La sega volante è adatta per la produzione continua ad alta velocità e per esigenze di taglio generali.
La segatura a freddo è consigliata quando il cliente necessita di estremità di taglio più lisce, meno bave, maggiore precisione della lunghezza e migliore qualità dell'assemblaggio a valle.
6. Selezionare il livello di automazione corretto
Le fabbriche con requisiti di produzione elevati dovrebbero prendere in considerazione l'alimentazione automatica, il controllo automatico, l'ispezione online, la marcatura automatica, l'impacchettamento e l'imballaggio.
Una maggiore automazione può ridurre la movimentazione manuale, migliorare la stabilità della produzione e ridurre i costi di manodopera.
7. Considerare la futura espansione del prodotto
Se in un secondo momento la fabbrica può produrre tubi più grandi, prodotti con pareti più spesse o prodotti di esportazione con standard più elevati, la linea dovrebbe riservare una capacità sufficiente per la formazione di supporti, motori, potenza di saldatura e sistemi di taglio.
Una buona macchina dovrebbe risolvere le attuali esigenze di produzione e supportare la futura crescita del mercato.
Domande frequenti
1. Questa macchina può produrre direttamente tubi in acciaio zincato?
SÌ. La macchina può produrre tubi saldati da nastri di acciaio zincato.
Può anche essere configurato per la produzione di tubi in acciaio al carbonio se il cliente prevede di zincare il tubo dopo la saldatura.
2. La saldatura ad alta frequenza danneggia il rivestimento di zinco?
La saldatura ad alta frequenza riscalda i bordi del nastro, pertanto il rivestimento vicino al cordone di saldatura potrebbe risentirne.
Una corretta configurazione della macchina può ridurre l'eccessivo impatto termico, controllare la formazione di bave e migliorare la stabilità del cordone di saldatura.
3. Quali forme di tubi può produrre la macchina?
La macchina può essere configurata per produrre tubi tondi, tubi quadrati e tubi rettangolari.
Per i tubi quadrati e rettangolari, i clienti possono scegliere la formatura da tondo a quadrato o la formatura quadrata diretta in base alla gamma di prodotti e alla frequenza di cambio dimensione.
4. Quali informazioni sono necessarie prima del preventivo?
Il cliente deve fornire la forma del tubo, la gamma di dimensioni del tubo, lo spessore della parete, il tipo di materiale, le condizioni del rivestimento di zinco, la velocità di produzione, la lunghezza di taglio, la disposizione dell'officina, l'alimentazione e l'applicazione finale.
I disegni dei tubi o le foto di esempio possono aiutare a rendere la configurazione tecnica più accurata.
5. La macchina può essere personalizzata?
SÌ. La macchina può essere personalizzata in base alle dimensioni del tubo di acciaio zincato, allo spessore della parete, alle condizioni del materiale, alla velocità di produzione, alla potenza di saldatura, al metodo di taglio, al livello di automazione e al layout dell'officina.
Zhongyue Metallurgy Equipment Technology è in grado di fornire configurazione della macchina, progettazione del layout, comunicazione tecnica, guida all'installazione e supporto post-vendita per progetti di produzione di tubi zincati.
