ZY16 Macchina per la fabbricazione di tubi in acciaio di piccolo diametro per scambiatori di calore, tubi a pressione
Principali parametri tecnici della macchina per la fabbricazione di tubi ZY16
| Materie prime |
acciaio laminato a freddo, acciaio galvanizzato |
| Diametro esterno del tubo rotondo |
7.6mm-16mm |
| Spessore della parete tubo rotondo |
0.3 mm-1.0 mm |
| Velocità di saldatura dei tubi |
120 m/min |
Visualizzazione del prodotto
La macchina ASTM A53 per la fabbricazione di tubi di acciaio con uncoiler per lavori pesanti è progettata per la produzione di tubi di acciaio saldati ERW da strisce di acciaio laminate a caldo con uno spessore di parete di riferimento compreso tra 2,0 mm e 6,0 mm.
Questa linea di produzione è adatta per i produttori che hanno bisogno di una formazione stabile dei tubi, di una forte qualità delle cuciture di saldatura, di un'accuratezza di dimensionamento affidabile e di una produzione continua di tubi in acciaio al carbonio, tubi in acciaio nero,e applicazioni per tubi di acciaio galvanizzato.
ASTM A53 è uno standard di tubi finiti. La macchina stessa non è certificata ASTM, ma può essere configurata per supportare la produzione di tubi saldati correlati all'ASTM A53 quando abbinata con la materia prima appropriata,controllo della saldatura, tolleranza dimensionale e processo di ispezione.
Problemi
Molte fabbriche di tubi desiderano produrre tubi in acciaio connessi all'ASTM A53 da acciaio laminato a caldo, ma devono affrontare una produzione instabile quando aumenta lo spessore della parete.
I problemi comuni comprendono difficoltà di alimentazione della bobina pesante, tensione della banda instabile, cattivo allineamento dei bordi, calore di saldatura insufficiente, abrasioni eccessive, deformazione del tubo, vibrazioni di taglio,e bassa continuità di produzione.
Per la produzione di tubi in acciaio laminati a caldo da 2,0 mm a 6,0 mm, la sfida principale non è solo quella di rendere il tubo rotondo.e condizioni di taglio più esigenti.
Risposta chiara
Una macchina qualificata per la fabbricazione di tubi in acciaio ASTM A53 per acciaio laminato a caldo da 2,0 mm/6,0 mm deve essere scelta in base al peso della bobina, alla larghezza della striscia, allo spessore della parete, al diametro del tubo, alla potenza di saldatura,resistenza del supporto di formazione, capacità di dimensionamento, metodo di taglio e requisiti di prova.
La corretta configurazione della macchina contribuisce a ridurre lo scarto, a migliorare la qualità della cucitura della saldatura e a mantenere la produzione stabile in condizioni di pareti medie e pesanti.
Causa
I difetti dei tubi nella produzione di tubi di acciaio laminati a caldo derivano generalmente da una rigidità della macchina insufficiente e da una scarsa corrispondenza dei processi.
La striscia di acciaio laminata a caldo è spesso più spessa e più resistente di una sottile striscia laminata a freddo.la striscia può alimentare in modo irregolare e influenzare l'intera linea di produzione.
Quando lo spessore della parete raggiunge i 6,0 mm, la resistenza di formazione diventa molto più elevata.
La saldatura ad alta frequenza deve anche corrispondere allo spessore del materiale e alla velocità della linea.il tubo può avere abrasioni eccessive o qualità instabile delle cuciture.
Il taglio è un'altra delle principali cause di problemi di produzione. Il tubo a parete spessa richiede un sistema di taglio più forte.,o segni di vibrazioni.
Soluzione
Questa macchina per la produzione di tubi in acciaio ASTM A53 fornisce una soluzione completa di produzione di tubi ERW per strisce di acciaio laminate a caldo dal carico della bobina al taglio finito dei tubi.

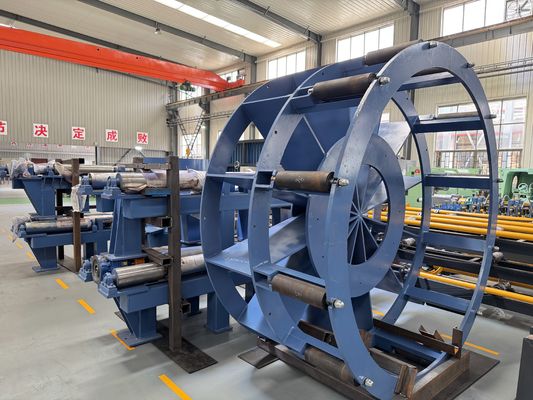

La linea comprende in genere un uncoiler pesante, un sistema di guida e livellamento delle strisce, una saldatrice per taglio e fine, un accumulatore, un mulino di formazione, un'unità di saldatura ad alta frequenza, un dispositivo di rimozione delle perline di saldatura,sezione di raffreddamento, mulino di dimensionamento, sezione di raddrizzamento, sega volante o sega a freddo, tavolo di scarico e attrezzature di prova opzionali.
Per l'acciaio laminato a caldo da 2,0 mm·6,0 mm, il dispositivo è progettato per supportare un carico stabile della bobina e un'alimentazione controllata delle strisce.La capacità di svincolo e il controllo della tensione della banda sono fondamentali per una produzione continua.

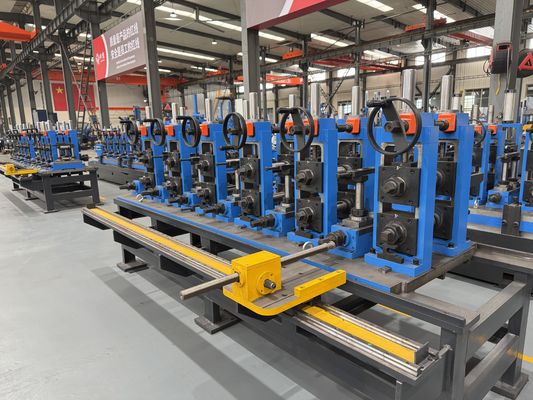

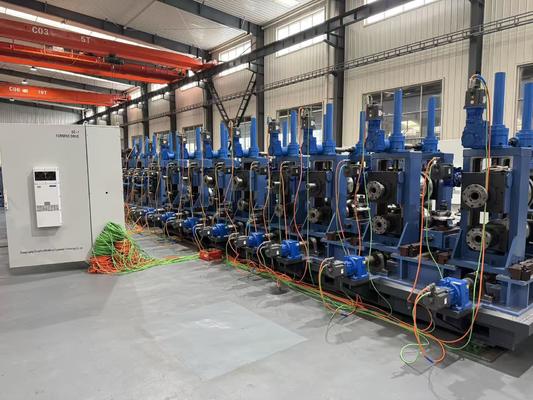

La sezione di modellazione utilizza più supporti di modellazione per modellare gradualmente la striscia di acciaio in tubo rotondo.Struttura robusta del supporto e progettazione accurata del passaggio di rotolamento aiutano a mantenere un allineamento stabile dei bordi prima della saldatura.
Il sistema di saldatura ad alta frequenza riscalda i bordi delle strisce e completa la saldatura longitudinale delle cuciture attraverso i rotoli di spremitura.Questo processo è ampiamente utilizzato per la produzione di tubi in acciaio ERW perché supporta un funzionamento continuo e un'elevata efficienza di produzione.
La sezione di dimensionamento controlla il diametro esterno finale, la rotondità e la rettitudine.installazione, e l'uso a pressione.
Per i clienti che si rivolgono a mercati di standard più elevati, la linea può essere dotata di test di corrente vorticale, test ad ultrasuoni, test idrostatici, end facing, marcatura, bundling,e sistemi di imballaggio automatici.
Zhongyue Metallurgy Equipment Technology può personalizzare la macchina in base al diametro del tubo, spessore della parete, peso della bobina, grado del materiale, velocità di produzione, layout del laboratorio,e requisiti del mercato di destinazione.
Specificità
Le seguenti specifiche sono parametri di riferimento: la configurazione finale deve essere confermata in base alle dimensioni del tubo, alla qualità del materiale, allo spessore della parete, alla velocità di produzione,e requisiti di prova ASTM.
| Articolo |
Specifica di riferimento |
| Nome del prodotto |
Macchina per la fabbricazione di tubi in acciaio ASTM A53 con uncoiler per lavori pesanti |
| Tipo di tubo |
Tubo di acciaio saldato ERW |
| Norma applicabile |
Produzione di tubi di acciaio saldati connessi alla norma ASTM A53 |
| Materie prime |
Strisce di acciaio laminato a caldo, strisce di acciaio al carbonio, strisce di acciaio nero, strisce di acciaio galvanizzato |
| Spessore della parete di riferimento |
20,0 mm 6,0 mm |
| Forma del tubo |
tubi rotondi |
| Metodo di saldatura |
Saldatura ad alta frequenza con impianti di saldatura |
| Metodo di modellazione |
Fabbricazione a rotoli |
| Attrezzature principali |
Discolatore, accumulatore, fornitore, saldatore HF, fornitore, sega, tavolo di scarico |
| Funzionalità di decollatura |
Caricamento della bobina, supporto della striscia, alimentazione controllata |
| Metodo di taglio |
Serratura volante o serratura a freddo |
| Test facoltativi |
Test di corrente di eccitazione, test ad ultrasuoni, test idrostatici |
| Fornitore di energia |
380V / 50Hz / 3 fasi o personalizzati |
| Campi di applicazione |
Tubo per acqua, tubo per gas, tubo per vapore, conduttore d'aria, tubo per costruzioni, tubo meccanico |
Applicazione
Questa macchina per la fabbricazione di tubi di acciaio è adatta alle fabbriche che producono tubi saldati ERW connessi ASTM A53 a partire da strisce di acciaio laminate a caldo.
Acqua, gas, vapore e linee aeree
I tubi in acciaio correlati all'ASTM A53 sono comunemente utilizzati per applicazioni ordinarie di condotte idriche, di gas, di vapore e di aria.
Per queste applicazioni, la stabilità della cucitura della saldatura, la rotondità del tubo e il controllo delle dimensioni sono importanti per una connessione sicura e un'installazione affidabile.
Tubi per la costruzione e il servizio edilizio
La macchina può produrre tubi in acciaio per progetti di costruzione, sistemi di servizi edilizi, linee di protezione antincendio, tubi di supporto e usi strutturali generali.
Il diametro stabile del tubo e le estremità di taglio pulite contribuiscono a migliorare l'efficienza del filettamento, del solco, dell'accoppiamento e dell'installazione sul sito.
Tubi meccanici e industriali
La linea può essere utilizzata per produrre tubi per cornici di macchinari, supporti di attrezzature, sistemi di tubazioni industriali, strutture di magazzino e progetti di fabbricazione.
Per questi prodotti, la rettitudine e la consistenza della cucitura della saldatura riducono i problemi di lavorazione a valle.
Produzione di tubi galvanizzati
La macchina può supportare la produzione di tubi neri per la successiva galvanizzazione o la produzione di tubi saldatissimi da una fascia galvanizzata adatta, a seconda della rotta di produzione del cliente.
I tubi in acciaio galvanizzato sono ampiamente utilizzati nella costruzione, nelle recinzioni, nelle strutture esterne, negli impianti agricoli e nei telai in acciaio leggero.
Produzione di tubi a parete media e spessa
L'intervallo di spessore delle pareti è di 2,0 mm/6,0 mm ed è adatto ai clienti che necessitano di prodotti per tubi più resistenti rispetto ai mobili a parete sottile o ai tubi decorativi.
Ciò richiede supporti di moltiplicazione più resistenti, una potenza di saldatura adeguata e un sistema di taglio stabile.
Come funziona
Il processo di produzione inizia con il carico della bobina di acciaio laminata a caldo.
La striscia viene guidata e preparata prima di entrare nella sezione di saldatura a taglio e fine.
L'accumulatore immagazzina abbastanza materiale di striscia in modo che la sezione di modellazione e saldatura possa continuare a funzionare durante il cambio di bobina.
Il mulino di formazione piega gradualmente la striscia di acciaio laminata a caldo in una forma rotonda di tubo attraverso più supporti a rotoli.
Il saldatore ad alta frequenza riscalda rapidamente i bordi delle strisce e i rotoli di spremitura li premono per formare una cucitura longitudinale continua.
Dopo la saldatura, la perla esterna viene rimossa e il tubo entra nella sezione di raffreddamento.
Il mulino di dimensionamento controlla il diametro esterno finale, la rotondità e la rettitudine.
Infine, la sega volante o la sega a freddo taglia il tubo in lunghezze fisse e i tubi finiti vengono spostati sul tavolo di scarico per essere ispezionati, imballati o trasformati ulteriormente.
Come scegliere
1Conferma lo standard finale del tubo.
Prima di selezionare la macchina, verificare se il tubo finale richiede i requisiti ASTM A53, ASTM A500, ASTM A513, API o un altro standard.
La produzione di tubi ASTM A53 richiede attenzione al materiale, alla qualità della cucitura di saldatura, alla tolleranza dimensionale e al processo di prova.
2Conferma spessore della parete e diametro del tubo.
L'intervallo di spessore della parete di 2,0 mm/6,0 mm richiede una forza di formazione più forte rispetto alla produzione di tubi a parete sottile.
Il diametro del tubo e lo spessore della parete determinano il modello del mulino, la progettazione del rullo, la potenza del motore, la potenza di saldatura e il sistema di taglio.
3Controllare il peso della bobina e la capacità della bobina
Il decollatore deve corrispondere al peso della bobina, alla larghezza della striscia, al diametro interno, al diametro esterno e alla stabilità di alimentazione.
Per la produzione di acciaio laminato a caldo, un debole decollatore può causare una tensione instabile delle strisce e influenzare l'intera linea.
4. Abbinare la potenza di saldatura allo spessore
La potenza di saldatura ad alta frequenza deve essere selezionata in base al diametro del tubo, allo spessore della parete, alla qualità del materiale e alla velocità di produzione.
Per uno spessore della parete di 6,0 mm, una potenza insufficiente può comportare una debole legatura della saldatura o una qualità instabile della cucitura.
5. Selezionare il sistema di taglio corretto
La sega volante è adatta alla produzione continua e al taglio generale di tubi.
La sega a freddo è raccomandata quando il cliente ha bisogno di estremità di tubo più lisce, meno abbattimento, maggiore precisione della lunghezza e una migliore qualità di filettatura o scanalatura a valle.
6- Equipaggiamento di ispezione del piano
Se il tubo è utilizzato per l'esportazione, applicazioni legate alla pressione o requisiti di progetto più severi, si dovrebbe prendere in considerazione l'attrezzatura di ispezione.
Le opzioni comuni includono il test di corrente di vortice, il test ad ultrasuoni, il test idrostatico, il confronto finale, la marcatura, il fasciamento e l'imballaggio automatico.
7. Considera il layout del laboratorio
La produzione di tubi in acciaio laminati a caldo richiede generalmente attrezzature più pesanti e condizioni di fondazione più stabili.
Prima di ordinare la macchina, il cliente deve confermare la lunghezza del laboratorio, la capacità della gru, lo stato delle fondamenta, l'alimentazione e la direzione del flusso dei materiali.
Domande frequenti
1Questa macchina può produrre tubi di acciaio ASTM A53?
Sì, la macchina può essere configurata per la produzione di tubi di acciaio saldati ERW connessi alla norma ASTM A53.
La conformità finale dipende dalla materia prima, dalle dimensioni del tubo, dallo spessore della parete, dalla qualità della cucitura della saldatura, dalla tolleranza dimensionale, dal processo di prova e dalle esigenze esatte del cliente.
2. L'ASTM A53 è uno standard per macchine o per tubi?
L'ASTM A53 è uno standard per tubi finiti, non una certificazione per macchine.
La macchina supporta la produzione relativa all'ASTM A53 controllando le condizioni di modellazione, saldatura, dimensionamento, taglio e ispezione.
3. Perché è importante lo scrollatore per l'acciaio laminato a caldo da 2,0 mm/6,0 mm?
Le bobine di acciaio laminate a caldo sono più pesanti e richiedono un'alimentazione stabile.
Un uncoiler resistente aiuta a controllare la tensione della banda, a ridurre le vibrazioni di alimentazione e a migliorare la continuità della produzione.
4La macchina può produrre tubi galvanizzati?
Sì, la macchina può produrre tubi saldati neri per la successiva galvanizzazione o produrre tubi saldati da una fascia d'acciaio galvanizzata adatta, a seconda del percorso di processo del cliente.
La configurazione finale deve essere confermata in base alle condizioni del materiale e ai requisiti di superficie.
5Quali informazioni sono necessarie prima della quotazione?
Il cliente deve fornire la gamma di diametro del tubo, la gamma di spessore della parete, la qualità dell'acciaio, il peso della bobina, la larghezza della striscia, lo standard obiettivo, la velocità di produzione, l'alimentazione, la disposizione del laboratorio, la lunghezza di taglio,e requisiti di prova.
I disegni dei tubi o le specifiche dei campioni possono aiutare a rendere il preventivo più preciso.
